1 Introdução
Com o objetivo de aumentar as vendas e se destacar em um cenário de alta competitividade, um dos grandes desafios do varejo físico é conseguir mapear o comportamento do seu público alvo. O monitoramento do fluxo, assim como do perfil, das pessoas que ingressam nos estabelecimentos, por exemplo, traz para as empresas alguns índices estratégicos que antes eram privilégios das lojas virtuais. Sendo assim, vem crescendo o investimento em ferramentas que tornem a coleta, análise e gestão desses dados mais eficiente, permitindo que o varejista faça avaliações específicas para sua realidade, crie melhores ofertas e proporcione experiências agradáveis a quem visita a loja [1].
A transformação digital no setor do varejo pode viabilizar uma gama de possibilidades referentes a análises e inferências dos gestores nas tomadas de decisão. No entanto, a coleta de dados em relação às características da distribuição estatística dos clientes atendidos nem sempre é uma tarefa trivial. Em [2], é relatado que para enfrentar o problema da adequação do número de caixas à demanda as Lojas Americanas S/A designa um funcionário para verificar a cada 30 minutos a quantidade de clientes que aguardam na fila dos caixas. Em [3], estabelecimentos criam filas virtuais com o auxílio de smartphones para gerir sistemas de filas, o que além de coletar dados visa melhorar a vivência dos clientes durante a espera.
Apesar da facilidade de implementação dessas técnicas em uma loja ser alta, quando se trata de uma rede varejista esse processo precisa ser escalado e acaba sendo altamente custoso. Nesse cenário, a proliferação de câmeras de vídeo de segurança em lugares públicos fornece uma infraestrutura propícia para o desenvolvimento de algoritmos de monitoramento e captação de dados. O objetivo é aproveitar a arquitetura já implementada na maioria dos grandes lojistas a fim de minimizar os investimentos inicias. Outra vantagem de utilização das câmeras de segurança é que a maioria delas já possui uma interface de disponibilização de suas imagens via stream, o que permite a centralização do processamento em servidores mais robustos que podem processar diversas câmeras ao mesmo tempo[4].
Em [5], câmeras de segurança são utilizadas como suporte para um sistema de contagem de pessoas, através da segmentação do plano de fundo utilizando k-means. Um modelo estimativo do fluxo de pessoas
a partir de visão computacional é proposto em [6], pelo uso do algoritmo de aprendizado AdaBoost. A limitação das técnicas se dá pelo fato dos algoritmos serem facilmente confundidos quando há grande aglomeração de pessoas. Para a detecção de pessoas em imagens e vídeos, destaca-se o algoritmo You Only Look Once (YOLO), uma abordagem para classificar e localizar pessoas na cena [7].
Neste trabalho, é apresentado um sistema para monitoramento do fluxo e perfil de clientes em pontos comerciais usando visão computacional. O objetivo é fornecer simulações que permitam aos gestores personalizar os sistemas de atendimento, otimizar o uso de recursos e apoiar as tomadas de decisões. Dentre os produtos disponíveis estão: a contagem de pessoas que entram e saem do estabelecimento ao longo do dia; o perfil de gênero e idade dos clientes; o mapa do fluxo de pessoas no espaço físico da loja; e a previsão do número de clientes em filas para dimensionamento de servidores de atendimento.
2 Arquitetura do sistema
Em linhas gerais, a ferramenta pode ser dividida em três módulos: a detecção de pessoas na cena, o rastreamento das pessoas detectadas e os produtos disponíveis, conforme ilustrado na Figura 1. Os produtos oferecidos aos gestores são: a distribuição do número de pessoas que ingressam no estabelecimento, permitindo adequar o quadro de funcionários aos horários de picos e vales de demanda de clientes; a distribuição de gênero dos clientes, cujo objetivo é descobrir o público alvo mais aderente e adequar estratégias de marketing para resgatar mercados consumidores; o mapeamento do fluxo de pessoas na distribuição espacial da loja, possibilitando estudar o melhor posicionamento dos artigos de venda e quais campanhas e marcas são mais atrativas; e previsão do tempo de espera em filas para adequação do número de servidores. Tais produtos tem a finalidade de otimizar os recursos disponíveis de forma dinâmica, onde o foco é a análise dos padrões cíclicos e sazonais dos índices estatísticos observados.

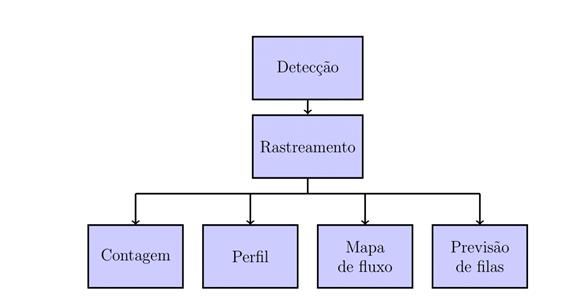

Figura 1: Arquitetura do sistema.
Fonte: Autor (2019).
2.1 Detecção de pessoas
O sistema visual humano apesar de complexo é capaz de detectar e reconhecer objetos em imagens de forma rápida e eficaz. Automatizar essa tarefa tem sido um tópico bastante discutido. Para a detecção de pessoas na cena, foi utilizado o algoritmo You Only Look Once, uma rede neural convolucional treinada para classificar e localizar elementos na cena [7]. Uma de suas principais características é a alta velocidade de predição dado que a imagem é apresentada à rede apenas uma vez, como o nome sugere, técnica chamada Single Shot Detectors, e é recomendada para problemas de detecção de objetos em tempo real.
Para isso, o
algoritmo divide a imagem em uma grade de células idênticas. Cada célula é
usada para predizer as probabilidades condicionais em relação às classes de
treinamento. As saídas são objetos retangulares (bounding box), que
representam as regiões de maior confiança dos objetos detectados, e as
probabilidades de pertinência da classificação. Embora a rede consiga detectar
até 80 classes de objetos diferentes, foi adaptada para identificar apenas a

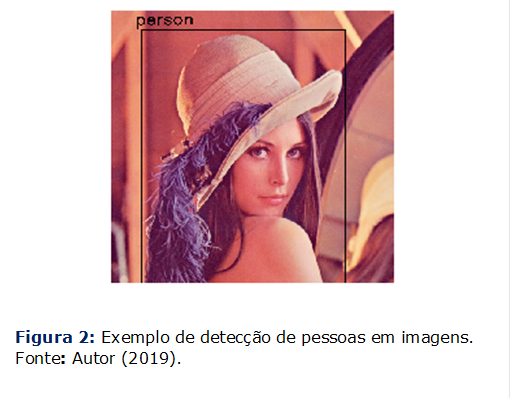

classe “pessoa”. Na Figura 2 é apresentado um exemplo de detecção de pessoas
utilizando o YOLO.
2.2 Rastreamento de pessoas
A detecção de pessoas, frame após frame, implica em localizar a mesma pessoa repetidamente até não aparecer mais no vídeo. O rastreamento relaciona posições de um mesmo indivíduo ao longo do percurso realizado em relação ao tempo, evitando que seja contado mais de uma vez [8].
Em [9], o algoritmo Simple Online and Real-time Tracking (SORT) propõe a combinação entre o filtro de Kalman e o método húngaro de otimização para o rastreamento de pessoas em cenas de vídeo. Entretanto, devido à uniformidade das imagens um método mais simples foi desenvolvido.

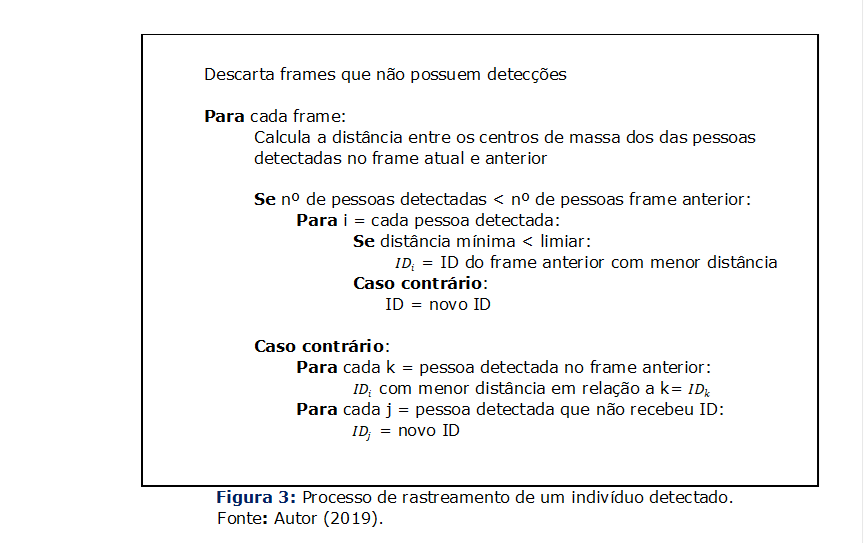

Logo, para rastrear pessoas, primeiramente, uma identificação (ID) é fornecida a todas que são detectadas no primeiro frame do vídeo. Nos frames subsequentes, para cada pessoa detectada, o ID é atribuído em relação à menor distância às detecções no frame anterior. A associação é determinada através da distância euclidiana, definida por:
,
onde e
representam os centros de massa da
detecção do frame atual e frame anterior, respectivamente.
Exceto quando a distância mínima for maior que um limiar, obtido por testes empíricos, e nos casos em que o número de detecções no frame for maior que o número de detecções no frame anterior, evidenciando que novas pessoas ingressam na cena e, portanto, são necessários novos IDs. Na Figura 3, é apresentado o pseudocódigo do processo de rastreamento.
Após identificar os possíveis percursos realizados faz-se necessário descobrir o sentido do deslocamento de cada trajetória, dado pelas condições abaixo:
,
em que, é a direção do deslocamento (
),
e
representam as coordenadas verticais finais e iniciais
do percurso rastreado, respectivamente.
2.3 Contagem de pessoas
Para proporcionar uma gestão inteligente da escala de trabalho, as alocações devem considerar os turnos dos funcionários e as demandas dos clientes. Tal processo é comumente chamado de Workforce Management, o qual consiste em alocar de forma otimizada os trabalhadores da empresa, utilizando previsões do número de visitantes e a performance dos funcionários. A proposta é entender os padrões de fluxo de pessoas a serem atendidas a fim de adequar a força de trabalho às necessidades; definir regras de trabalho, carga horária, turnos e programação de jornada; além de estabelecer os melhores dias e horários de treinamentos e reuniões [10].
Para isso, a
contagem de pessoas é obtida a partir da captação de imagens nos acessos de
entrada e saída do estabelecimento. Então, o contador de entrada, ou seja, de
clientes que ingressam na loja, é definido como a soma dos IDs que tiveram a
direção de rastreamento definidos como , e o contador de saída é a soma de IDs
definidos como

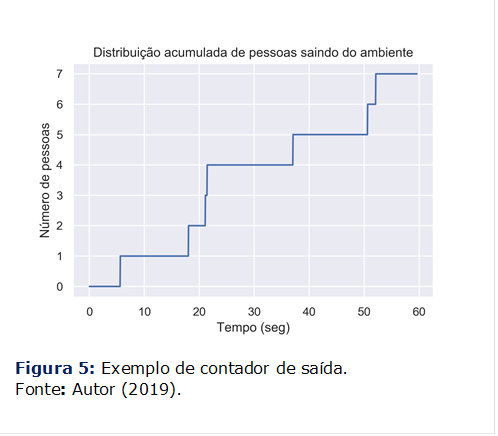

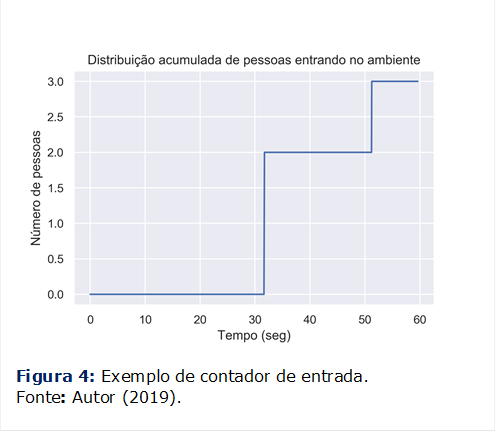

. Nas Figuras 4 e 5, são apresentados
os gráficos da distribuição acumulada dos contadores de entrada e saída,
respectivamente, de um vídeo disponível em [11], como exemplo.
2.4 Perfil
Público alvo trata-se de um grupo específico de
consumidores
que compartilham um perfil semelhante e por isso devem ser o foco das ações de marketing
e vendas da empresa, uma vez que estão mais dispostos a adquirir os produtos
oferecidos, evitando direcionar recursos a públicos que potencialmente não se
interessarão pelos serviços disponíveis. O objetivo principal de identificar o
perfil dos clientes é garantir uma aproximação mais personalizada com os
clientes [12]. Logo, para analisar o público alvo
atingido pela empresa, busca-se os padrões de gênero e idade dos clientes em
imagens de câmeras de segurança. Para a tarefa de classificação, após a
detecção e rastreamento, apenas um frame rastreado é escolhido para análise.
Primeiramente, a técnica Viola Jones é utilizada para reconhecimento e
segmentação facial, que consiste na convolução da imagem com kernels de
extração de características que serve de entrada para um modelo pré-treinado [13]. Dado que a regia do rosto foi
obtida, é reescalonada para pixels e alimenta as redes neurais
convolucionais treinadas para classificação de gênero e idade, as quais estão

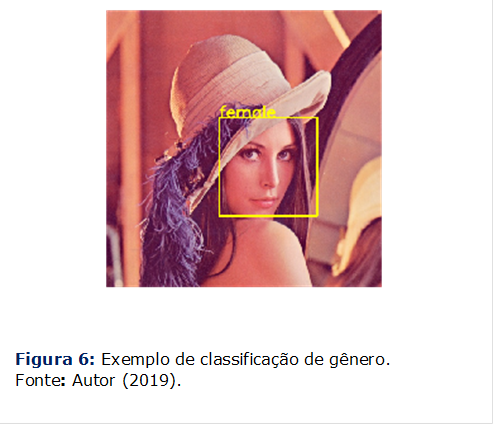

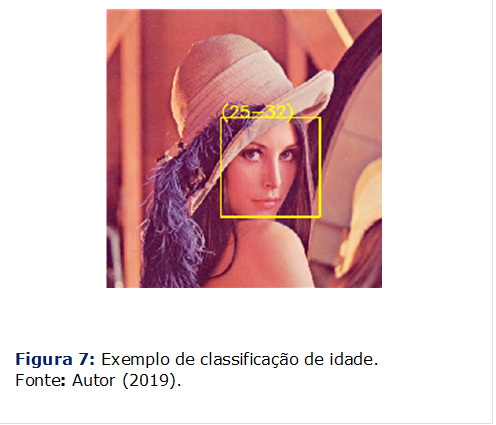

disponíveis para download¹ [14]. Nas Figuras 6 e 7, são apresentados exemplos de
classificação de gênero e idade, respectivamente.
2.5 Mapa de fluxo
Com o objetivo de descobrir os espaços mais atraentes e diminuir as áreas ociosas, mapas de fluxo da loja, também conhecido como mapas de calor, são indicações das áreas mais e menos visitadas do local, o que permite reformular o layout da loja periodicamente. A ferramenta fornece representações visuais de cores que apontam a movimentação dos consumidores. Quanto mais quente for a cor, maior o fluxo de clientes no setor. Já os tons frios indicam os locais que passam despercebidos. Portanto, uma vez que a imagem é adquirida, é realizada a detecção de movimentos usando o Background subtraction, uma técnica amplamente usada em câmeras estáticas, a
qual gera uma máscara em primeiro plano, ou seja, uma imagem binária que discrimina os pixels que representam os objetos em movimento na cena [15].
A máscara de primeiro plano é calcula a partir da subtração entre o frame atual e o frame anterior, o que gera um modelo de plano de fundo, contendo a parte estática da cena, dadas as características da cena observada. Posteriormente, é calculado um histograma bidimensional dos modelos obtidos a partir da equação:
,
onde, são as máscaras de primeiro plano
obtidas a partir dos frames do vídeo e
representa o número de frames. Então,

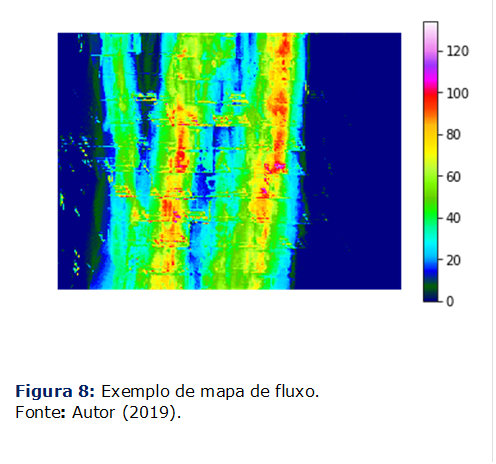

o mapa
do vídeo utilizado para contagem de

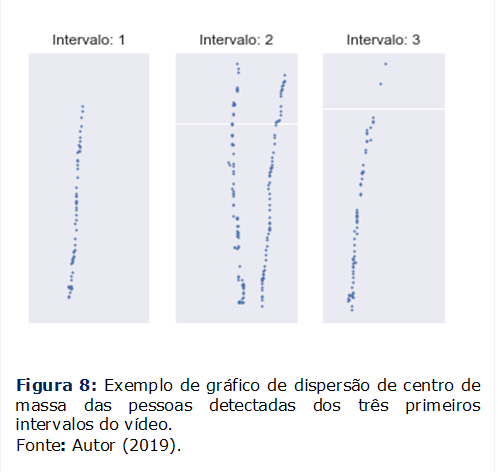

pessoas, o mesmo utilizado nas Figuras 4 e 5, é normalizado e mostrado na
Figura 8, onde as regiões onde não houve passagem de pessoas são representadas
em azul e em vermelho onde houve maior fluxo de clientes.
2.5 Previsão de filas
Uma vez que o tempo de atendimento é um dos maiores fatores de competividade entre as empresas e a quantidade de servidores disponíveis para garantir que não haverá filas é, muitas das vezes, impraticável [16], a Teoria das Filas tem como objetivo o desenvolvimento de modelos matemáticos para previsão do comportamento de sistemas que envolvam espera a partir da distribuição da população a ser atendida, o que permite a otimização entre a experiência dos clientes e a utilização de recursos [17].
Em sistemas de atendimento com número fixo de servidores, como os processos de chegada, em geral, ocorrem em instantes aleatórios e a duração dos atendimentos também é variável, é comum a flutuação na demanda de clientes ao longo do dia. Logo, a procura pelos serviços pode ser muito intensa durante determinados períodos, o que resulta em uma concentração do volume de pessoas à espera de atendimento. Por outro lado, em outros períodos, é possível que a demanda seja tão baixa que os atendentes fiquem ociosos boa parte do tempo. Ambas as situações evidenciam que o número de servidores não está adequadamente dimensionado, o que aponta que a disponibilidade de servidores deve variar em relação à demanda [18].
Em sistemas de atendimento com múltiplos servidores e fila
única, o tempo médio de espera, , é
dado por:
onde é
taxa média de chegada e
é
o número médio de clientes esperando na fila, definido como:
em que representa
o número de servidores,
a
taxa de atendimento,
é
a probabilidade de não haver clientes na fila, calculada através de:
onde é
a taxa média de utilização dos servidores dada por:
Com isso, simulações do tempo médio de espera e a
probabilidade de não haver clientes na fila para todos os possíveis números de
servidores ,
dependendo da configuração da loja, são realizadas. Para isso, a fila a espera
de atendimento é monitorada onde são obtidos a taxa média de chegada e a taxa
de atendimento. O objetivo é que o gestor possa escolher o número ótimo de
servidores para o atendimento.
Logo, após a delimitação da região da fila e região de atendimento na imagem, a detecção e rastreamento de pessoas são processados. Então, a taxa média de chegada é dada pelo número médio de IDs por hora obtidos na região de fila. A taxa de atendimento é definida como o número médio de IDs por hora obtidos na região de atendimento.
3 Resultados
Para a validação, o modelo de rastreamento foi testado a partir de 2 vídeos disponíveis em [11], que monitoram passagem de pessoas. Primeiramente, foram selecionados apenas os intervalos em que houveram detecções. Na Figura 8, é apresentado um gráfico de dispersão dos centros de massa das detecções referente a um dos vídeos de teste.

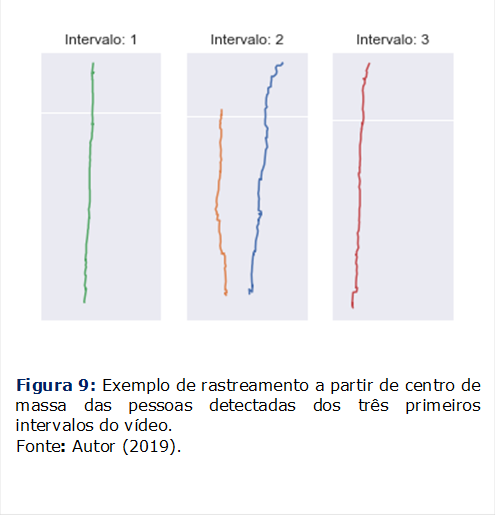

Para visualizar a tarefa de rastreamento, na Figura 9, é mostrado um gráfico onde o percurso de cada ID é identificado com uma cor diferente.
Adicionalmente, o sistema de contagem foi validado em ambos os vídeos. Na Tabela 1, é apresentada a acurácia do modelo.
Tabela 1: Acurácia do sistema de contagem de pessoas.
|
Vídeo 1 |
Vídeo 2 |
|
|
Up |
100% |
100% |
|
Down |
100% |
92% |
A avaliação dos sistemas de classificação de perfil dos clientes foi realizada a partir de 11 imagens, totalizando 18 pessoas detectadas. Dentre elas, a rede neural para classificação de gênero apresenta acurácia de 83,3% e a rede para classificação de idade 62,5%.
Finalmente, para o sistema de previsão de clientes em filas, a validação foi realizada a partir de um vídeo obtido em [19], o qual monitora um servidor de atendimento. Em que, verificou-se que a taxa média de atendimento corresponde a 2 pessoas/minuto e a taxa média de chegada a 1 pessoa/minuto o que condiz com a realidade do vídeo.
4 Conclusões
Foi mostrado neste trabalho, um sistema para gestão do fluxo de pessoas em pontos comerciais, utilizando visão computacional. Destaca-se o uso de câmeras de segurança para monitoramento da distribuição de pessoas nos estabelecimentos. O algoritmo You Only Look Once foi utilizado para detecção de pessoas nas imagens, e foi desenvolvido um método de rastreamento de percurso das pessoas detectadas com notório desempenho, tal modelo serve como base para os produtos desenvolvidos.
Os modelos de contagem de pessoas, mapa de fluxo e previsão de filas apresentam bom desempenho para os vídeos testados, no entanto, o próximo passo é a avaliação com vídeos mais longos e com fluxo maior de pessoas.
Nota-se que o sistema de classificação de gênero apresenta bons resultados, muito embora falha consideravelmente em crianças. Em contrapartida, o modelo de classificação de idade não mostra boa acurácia, portanto, faz-se necessário refazer o treinamento.
