1 INTRODUÇÃO
O Sistema Eletrônico de Informações
(SEI) [1], desenvolvido pelo Tribunal Regional
Federal da 4ª Região (TRF4), possui as funcionalidades de gestão de processos e
o arquivamento eletrônico de documentos, contendo uma boa interface e buscando
adotar práticas inovadoras para o dia a dia. Dentre as principais
características podemos citar a substituição do papel para suporte físico em
documentos institucionais e o compartilhamento de conhecimento com a
comunicação de novos eventos em tempo real.
O SEI possui uma arquitetura
computacional de caráter monolítico, que precisa de uma quantidade grande de
recursos computacionais para garantir a disponibilidade e a confiabilidade dos
dados. Apesar da estrutura atual ser funcional, a escalabilidade do sistema representa
um desafio, tendo em vista que a quantidade de dados armazenados ao longo do
tempo tende a aumentar, bem como quantidade de usuários acessando o sistema
simultaneamente.
Neste contexto, a adoção de uma nova
arquitetura, com a adoção de tecnologias amplamente usadas na atualidade, pode
permitir a longevidade do sistema e enfrentando os desafios encontrados no
modelo atual. Desta forma, esse projeto visa a proposição de uma arquitetura baseada
em microsserviços para o sistema SEI. Esse ambiente irá utilizar o SEI
configurado no Kubernetes via Helm.
Além disso, esse artigo também analisa
outros fatores fundamentais relacionados ao tempo demandado para a configuração
do ambiente, a otimização dos recursos computacionais utilizados e a
escalabilidade do ambiente SEI. A utilização de novas tecnologias com
arquitetura microsserviços visa permitir um melhor uso dos recursos
computacionais existentes.
A escolha do SEI para este estudo se
deve a grande adoção do sistema em diversos entes públicos no Brasil, por fazer
parte da plataforma de software público governamental, e por estar no cotidiano
dos usuários. Contudo, outras tecnologias, governamentais ou não, podem se
aproveitar da adoção de Kubernetes com Helm e obter resultados satisfatórios
como os que são demonstrados nesse trabalho.
O restante do artigo está organizado
da seguinte forma. A Seção 2 apresenta os conceitos necessários para um melhor
entendimento do trabalho. A Seção 3 mostra os trabalhos relacionados existentes
na literatura. A Seção 4 apresenta a metodologia utilizada. A Seção 5 mostra um
comparativo entre a solução proposta e a atual. Por fim, a Seção 6 conclui o
trabalho e fornece os direcionamentos para a continuidade dessa pesquisa.
2 CONTÊINERES,
COMPUTAÇÃO NAS NUVENS E O SEI
Contêineres e a computação nas nuvens
são termos comumente utilizados na atualidade, e a adoção desses paradigmas
representa uma nova forma de pensar [2], explorando tecnologias de ritmo rápido para a redução de
riscos e melhorando a qualidade do serviço oferecido. A seguir, serão descritas
as tecnologias utilizadas na abordagem microsserviços contêineres, computação
nas nuvens e o SEI.
2.1. Contêineres
Antes de definir contêineres, é
preciso compreender o que são microsserviços. KOCHER [3] define que microsserviços são
independentes, possuem funcionalidades padrões que são desenhadas na forma de
executáveis, ou ainda na forma de processos, e que se comunicam uns com os
outros através de padrões de baixo custo computacional. Esse autor estabelece
ainda que microsserviços são únicos e diferentes de uma aplicação padrão, pois
cada microsserviço é desenvolvido, testado, executado e escalado por demanda e
de forma independente.

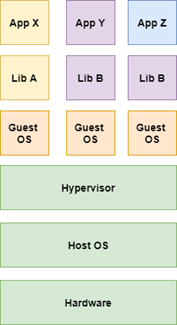

Os contêineres representam uma parte
importante na arquitetura proposta para o SEI, sendo responsáveis por uma
mudança na forma como são desenhadas soluções de software. Além disso, a
distribuição e a execução dos softwares também diferem, pois esse paradigma
permite a abstração do ambiente em que a aplicação será executada. MOUAT [4] define que containers são o
encapsulamento de uma aplicação e suas dependências, enaltecendo as
características como a natureza leve, que permite a execução de vários
contêineres ao mesmo tempo sob o mesmo sistema operacional. Fora isso, outro
fator a se destacar é a portabilidade, que evita problemas relacionados à
mudança no ambiente da aplicação.
2.1.1. Kubernetes
A evolução na utilização dos
microsserviços pode ser observada com o advento do Kubernetes, que faz a
denominada orquestração de containers. O Kubernetes [5] foi criado a partir de um projeto
feito pelo Google, em 2014, onde o objetivo era o de implementar um
orquestrador de contêineres para ser utilizado pelo próprio Google.
Sobre o papel do Kubernetes é
importante destacar que a administração de um sistema inclui diversas
atividades, dentre elas a atualização de servidores, instalações para correção de
segurança, configuração e administração de redes computacionais e execução de
backups. Com o Kubernetes [5] é possível automatizar essas tarefas para que a equipe de suporte se
concentre em fazer o trabalho que lhe for essencial. Esse ambiente permite ainda
o balanceamento de carga e a escalabilidade de forma automática, uma vez que
tais recursos estão incluídos no núcleo de sua implementação. Dessa forma,
pode-se observar que o Kubernetes facilita o processo de utilização dos
contêineres.
2.1.2. Helm
Apesar das facilidades trazidas pelo
Kubernetes existem algumas repetições nos arquivos de configuração para
lançamento e uso dos contêineres. O Helm [5] permite definir os parâmetros uma única vez e referenciá-los
sempre que preciso. O Helm pode ser definido então como um gerenciador de
pacotes para Kubernetes. Nesse caso, o Helm é utilizado para instalar e configurar as aplicações
definidas pelos pacotes do Kubernetes.
2.2. Computação
nas Nuvens
A Computação nas nuvens possui um
papel importante na definição arquitetural do SEI e, também, para o uso do
Kubernetes no projeto proposto. CHANDRASEKARAN [6] descreve que, em termos simples, a
computação nas nuvens significa armazenar e acessar dados e programas através
da internet, de locais remotos ou computadores, ao invés de acessar a partir do
disco de armazenamento local.
Uma outra definição, mais formal, é
fornecida pelo NIST (National Instituto of Standards and Technology) [6], onde computação nas nuvens é definida como "um modelo
que habilita de forma ubíqua e conveniente o acesso sob demanda a um conjunto
de recursos computacionais compartilhados que podem ser rapidamente
provisionados e lançados com o mínimo esforço no gerenciamento ou ajuda do
provedor de serviços”. A existência da computação nas nuvens permite a
utilização do SEI, que será definido a seguir.
2.3. SEI
O Sistema Eletrônico de Informações
(SEI), desenvolvido pelo Tribunal Regional Federal da 4ª Região (TRF4), é um
sistema de gestão de processos e documentos arquivísticos eletrônicos. O SEI [1] é um dos produtos do projeto Processo
Eletrônico Nacional (PEN), iniciativa conjunta de órgãos e entidades de
diversas esferas da Administração Pública, visando a construção de uma
infraestrutura pública de processos e documentos administrativos eletrônicos. O
objetivo do SEI é possibilitar a melhoria no desempenho dos processos do
Governo Brasileiro e fornecer, assim, ganhos em agilidade, produtividade,
transparência, satisfação do usuário e a redução de custos.

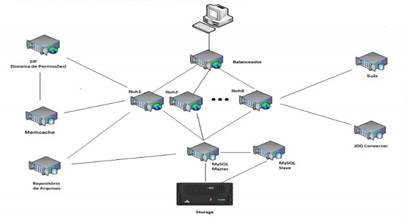

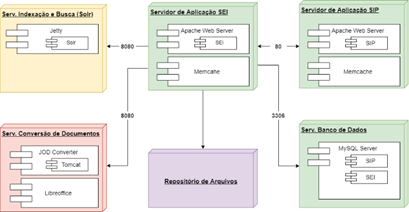

A arquitetura do SEI é descrita na
Seção 5 (Arquiteturas dos Sistemas). Essa seção irá descrever em detalhes a
abordagem que foi adotada e analisar os benefícios obtidos, como o de ampliar a
escalabilidade, a disponibilidade e facilitar a administração na implantação do
sistema.
3 TRABALHOS RELACIONADOS
O governo e entidades brasileiras
oferecem diversos serviços diretamente aos cidadãos para os mais variados fins.
Esses serviços oferecidos pelos governos podem se beneficiar da adoção de
computação nas nuvens e containers. De acordo com BRETSCHNEIDER e MERGEL [7], em um estudo sobre a influência das
novas tecnologias no e-Government (Governo Eletrônico), as iniciativas referentes
aos serviços do Governo aos cidadãos nos Estados Unidos se encontram nos estágios
iniciais e, assim, é difícil prever quando essas tecnologias irão se encontrar
capazes de reduzir a burocracia e as estruturas hierárquicas complexas dos
serviços públicos. Para isso, os autores fizeram uma análise histórica das
tendências ao longo do tempo, relacionando sete propostas que podem ajudar na
evolução de sistemas governamentais. No entanto, não houve uma abordagem
mencionando sistemas ou arquiteturas, mas sim contextos que podem levar a uma
evolução do e-Government.
A tendência e a busca por novas
tecnologias podem ajudar na melhoria dos serviços governamentais ao cidadão. POPOV
e KHRIPUNOV [8] fazem uma analogia à adoção de novas
tecnologias como Cloud Computing, Big Data e microsserviços para a
melhoria no atendimento dos serviços ao cidadão, com a designação do denominado
"Government-as-a-Platform". Essa transformação digital passa
principalmente pelo uso de Cloud Computing. A abordagem da arquitetura
baseada em microsserviços visa assegurar a entrega e o suporte de sistemas com
a qualidade e a velocidade que os negócios na atualidade requerem. Este tipo de
arquitetura possibilita atualizações com rapidez e uma redução de tempo na
preparação e lançamento de novas versões do sistema. Os autores sugerem que a
criação de uma camada de arquitetura denominada “Dataware layer” -
camada de armazenagem de dados - é necessária para a evolução dos sistemas, visto
que irá permitir uma abstração maior do sistema e uma melhor gestão dos dados.
Os sistemas e-Government podem
evoluir como, por exemplo, o Onnara BPS [9] do governo da Coreia do Sul. Nesse caso, a análise de
requisitos e a listagem de funcionalidades do sistema possibilitaram a definição
de uma nova arquitetura baseada em microsserviços. Isso só foi possível, pois
na fase de desenho de solução as entidades do sistema monolítico puderam ser
agrupadas em categorias, e em seguida foram classificadas como possíveis
candidatas a serem implementadas como microsserviços.
A aplicação de arquiteturas
microsserviços não é uma exclusividade a ser aplicada aos serviços públicos. CARDOSO
[10] faz referência a uma plataforma de
faturamento eletrônica de estrutura monolítica com diversos problemas de
desempenho, escalabilidade e manutenção. Estudos de casos foram realizados,
dentre eles uma plataforma de serviços de vídeo (Netflix), explicando o
funcionamento da plataforma e como os microsserviços estão na arquitetura
apresentada. Ao final do estudo, CARDOSO [10] realiza a medição através de indicadores de desempenho,
escalabilidade, manutenção e o processo na comparação do sistema de faturamento
eletrônico na arquitetura monolítica com a de microsserviços.
SOUZA [11] propõe a modernização do Data
Center do Instituto Federal de Santa Catarina através de uma migração para
o modelo baseado em microsserviços. A proposta, baseada na preocupação com os
serviços de tecnologia da informação centralizados, busca evidenciar as
possibilidades e de como a computação nas nuvens pode aumentar a
escalabilidade, e ser mais tolerante a falhas através da orquestração de
containers com a adoção do Kubernetes.
Diferente dos trabalhos anteriores,

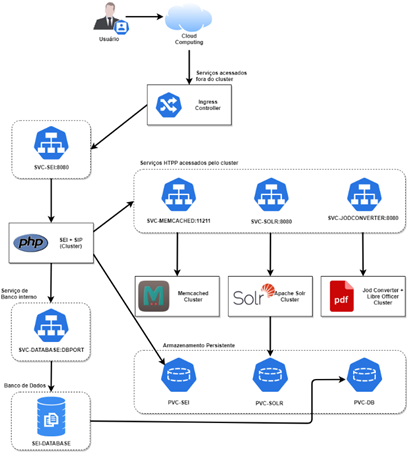

esse artigo propõe um Projeto SEI Kubernetes através da adoção de uma nova
arquitetura, ou seja, não consiste apenas em bases teóricas e sugestão de uma
nova abordagem, mas sim mudança de paradigma arquitetural do sistema de
monolítico para microsserviços. Além disso, esse artigo também demonstra a
preparação e construção do sistema utilizando Kubernetes com Helm que está apta
ao uso para instalação de um ambiente SEI de acordo com as especificações existentes
para o sistema [1].
Há, assim, uma abstração maior no processo de instalação e configuração inicial
do sistema, o que permite ganhos na adoção, redução possíveis erros humanos, e
permitindo a redução de recursos computacionais. É importante destacar que a ênfase desse
artigo é na mudança de paradigma de estrutura monolítica para microsserviços,
de forma a melhorar a escalabilidade e facilidade na adoção. Além disso, apresenta-se
uma solução prática e concreta de Kubernetes com Helm, bem como a modernização
de serviços Governamentais, e com a abrangência de utilização do SEI por várias
entidades do Governo brasileiro. Isso significa na possibilidade de adoção com
a modernização da instalação e configuração, de forma prática, e na
implementação concreta no contexto específico do SEI, a redução da burocracia
governamental e a adaptação das tecnologias de microsserviços.
4 METODOLOGIA
Essa seção apresentada a metodologia
proposta para a realização de um estudo comparativo entre a arquitetura do SEI
na configuração do sistema na atualidade, e uma estrutura utilizando
tecnologias de contêineres. A comparação da arquitetura recomendada [12] para o SEI com a nova proposta foi
realizada confrontando
o desenho de ambas as soluções, da quantidade de recursos computacionais
exigidos para cada abordagem, e registrando o tempo demandado para configuração
e instalação.
Os recursos
computacionais em ambos os ambientes são descritos de acordo com a documentação
de instalação e configuração do ambiente SEI [12], e seguem os parâmetros segundo uma
abordagem de ambiente de microsserviços. É fundamental expressar que a
escalabilidade representa o fator principal para adoção deste tipo de ambiente
baseado em microsserviços. Todavia, não compete neste estudo a comparação durante
o uso dos sistemas, ou seja, não existe a comparação no uso dos sistemas
instalados e como eles se comportam em ambientes simulados de produção. Entretanto,
foi possível coletar algumas informações relacionadas ao tempo de configuração
e instalação de alguns componentes, demonstrando a abordagem positiva da
arquitetura proposta utilizando Kubernetes
O ambiente SEI em sua
estrutura atual é complexo, demanda grandes recursos computacionais, e todos os
parâmetros e informações aqui descritos foram extraídos dos documentos oficiais
para a implantação do sistema SEI. Para as questões referentes ao SEI em formas
de containers, existe a reengenharia de fato, disponível para instalação em
qualquer ambiente, já estruturado em ambiente de repositório acessível a
aqueles que desejam conhecer e implementar a nova abordagem. Desta forma, as
descrições de arquiteturas a seguir, bem como as temáticas abordadas no que diz
respeito a estrutura de implantação atual são documentais, e baseada nas
observações que foram possíveis do ambiente atual. No que diz respeito a
estrutura microsserviços, existe uma implementação real e disponível que se faz
beneficiária das tecnologias já descritas.
A Figura 1 demonstra
os componentes da arquitetura do SEI na atualidade. Nessa figura, pode-se
observar quais são os itens que precisam ser instalados e configurados para se
ter o ambiente em plena funcionalidade. Destaca-se que cada componente deve ser
instalado e configurado manualmente, um por vez, o que demanda tempo e esforço
humano para se ter o pleno funcionamento da aplicação do sistema SEI.
Figura 1: Componentes do Sistema SEI.
Fonte: Site do Software Público [12].
A Figura 2 apresenta
a execução em separado de três aplicações (App A, Y e Z) com máquinas virtuais,
onde é necessário um supervisor (Hypervisor) para comunicação e controle
entre o sistema operacional e o hardware existente. Além disso, cada máquina
virtual precisa do seu sistema operacional, o que resulta em uma grande demanda
para alocação de recursos. Quando comparado com a Figura 3, pode-se perceber as
mesmas três aplicações na estrutura de container. Nesse cenário, não há a
necessidade de replicação dos sistemas operacionais e os processos são
executados de forma nativa, o que dispensa a adoção do supervisor.
Figura 2: Aplicações na estrutura de máquinas
virtuais.
Fonte: Using Docker: Developing and deploying software
with containers [13].
Figura 3: Aplicações na estrutura de máquinas
virtuais.
Fonte: Using Docker: Developing and deploying software
with containers [13].
A comparação das Figuras
2 e 3 demonstram de forma clara os ganhos para a mudança de paradigma
arquitetural com máquinas virtuais para uma estrutura de contêineres, nesse
caso com Kubernetes.
5 ARQUITETURAS
DOS SISTEMAS
Esta seção descreve as arquiteturas dos sistemas apresentados nas
Figuras 4 e 5. A primeira figura considerada o padrão atual, chamado aqui por
arquitetura monolítica [12]. A seguir, é descrita a estrutura
em microsserviços do SEI.
Figura 4: SEI – Infraestrutura de Hardware
Sugerida.
Fonte:
Site do Software Público [12].
A arquitetura do SEI é composta pelos
seguintes componentes [12]:
o balanceador de aplicação, um total de oito nós para a aplicação, um servidor
para cache (Memcache), mecanismo de busca (Apache Solr), geração de arquivos de
extensão .pdf (JOD Converter), repositório de arquivos, sistema de permissões
(SIP), e o banco de dados (MySQL master e slave). Na estrutura
monolítica, o ambiente faz uso do sistema operacional Red Hat Enterprise Linux
7.1, envolvendo máquinas físicas e virtuais conforme mostrado na Tabela 1.
Tabela 1: Infraestrutura de Hardware.
|
Componente
|
Classificação
|
|
Balanceador de Aplicação
|
Software.
|
|
Nó de aplicação
|
Máquina Virtual
|
|
Serviço de Cachê
|
Máquina Virtual
|
|
Mecanismo de busca
|
Máquina Virtual
|
|
Geração de Arquivos .pdf
|
Máquina Virtual
|
|
Repositório de Arquivos
|
Máquina Física
|
|
Sistema de Permissões
|
Máquina Virtual
|
|
Banco de Dados
|
Máquina Física
|
Além dos componentes descritos,
pode-se verificar na Tabela 2 os recursos computacionais [12] necessários no sistema para a
configuração do SEI na atualidade.
Tabela 2: Recursos computacionais.
|
Recurso Computacional
|
Total
|
|
Memória RAM
|
262 GB
|
|
Capacidade de Disco
|
337 GB
|
|
CPUs
|
15 Unidades
|
A estrutura atual do SEI requer uma
grande disponibilidade de recursos computacionais. Para se ter uma ideia, são
necessários oito nós de aplicação, que consistem em máquinas virtuais com o
sistema operacional Red Hat Entreprise Linux para a hospedagem das aplicações.
Em termos de ganhos, apenas esta parte da arquitetura já é extremamente
vantajosa na arquitetura microsserviços, pois os containers não necessitam de
uma máquina virtual para cada aplicação, o que resulta em grande redução no uso
de recursos computacionais. Além dos recursos computacionais, existem também a
economia de recursos financeiros para instituições, pois não há a necessidade
de tantos nós de aplicação utilizando o sistema operacional. Logo, as
quantidades de licenças podem ser reduzidas, o que representa uma boa
utilização dos recursos públicos.
Um outro aspecto a ser considerado na
estrutura com máquinas virtuais do SEI é a infraestrutura mínima para atender o
repositório de arquivos. De acordo com o Manual do SEI [12] são necessários 48 GB de memória e
espaço inicial de 1.2 Terabytes apenas para esta componente da arquitetura,
ratificando a quantidade de recursos computacionais necessários para adoção de
um sistema SEI, na atualidade
Nas orientações para instalação e
configuração do ambiente SEI já existia a preocupação com a escalabilidade do
sistema [12], apontando com pontos a serem
observados o crescimento excessivo do banco de dados e do repositório de
arquivos. Quanto ao crescimento em si, o mesmo pode ocorrer em qualquer tipo de
arquitetura, mas a forma como o sistema na arquitetura em microsserviços é
lançado permite a economia de recursos computacionais no ponto inicial da
operacionalização do sistema SEI.
A estrutura em microsserviços proposta
[14] é demonstrada conforme pode ser visto
na Figura 5. Nessa figura, pode-se observar que os componentes são os mesmos
conforme a recomendação do projeto SEI [12]. É possível observar que não há perda de componentes,
conforme mencionado anteriormente, mas como o nível de abstração aumentou, a
intervenção humana é menor, mitigando erros e melhorando a instalação e a
configuração do SEI.
Figura 5: SEI – Infraestrutura de Hardware
Sugerida.
Fonte: GitHub – Projeto SEI Kubernetes [14].
Os recursos computacionais utilizados
na proposta arquitetural são diferentes, pois trata-se de estruturas em
microsserviços em forma de contêineres. E, assim, essa estrutura não precisa de
uma reserva de recurso inicial mínima, pois o ambiente está apto para as
configurações mínimas descritas na Tabela 3.
Tabela 3: Recursos computacionais microsserviços.
|
Recurso Computacional
|
Total
|
|
Memória RAM
|
8 GB
|
|
Capacidade de Disco
|
5 GB
|
|
CPUs
|
2 Unidades
|
A primeira etapa na escolha da
migração do ambiente SEI para a utilização da estrutura em microsserviços se
deve pela redução do tempo de instalação e configuração do ambiente SEI. Como
não há a necessidade de máquinas virtuais, e de tantas configurações que exijam
a intervenção de forma manual, o ambiente em microsserviços proposto possui uma
grande parte automatizada, o que reduz consideravelmente a complexidade da
configuração e o tempo para o serviço estar disponível.
A arquitetura existente foi descrita
na Figura 4, demonstrando os componentes existentes e que são os mesmos observados
na arquitetura do projeto SEI em microsserviços (Figura 5). A arquitetura em microsserviços
é composta pelos seguintes containers: banco de dados (MySQL), serviço
de conversão para arquivos em formato .pdf (JodConverter), serviço web (Apache,
PHP e Memcache), e serviço de indexação (Solr). Dentre os pré-requisitos, a
tecnologia Helm precisa estar previamente instalada. Após isso, o processo é
simples, basta realizar a instalação do sistema utilizando um repositório,
conforme é demonstrado nos passos a seguir:
1. Realize o clone do repositório
localmente:
git clone
https://github.com/seikubernetes/projeto-sei.git
2. Crie um namespace em seu ambiente kubernetes:
kubectl create namespace projeto-sei
3. Defina a variável de namespace name no
arquivo de nome values.yaml conforme nome do namespace criado anteriormente.
4. Configure as variáveis do values.yaml
correspondentes ao seu ambiente kubernetes.
5. Instale o Helm Chart do SEI para criar
o ambiente completo baseado nas definições estabelecidas:
helm install projeto-sei
./projeto-sei/sei
Após seguir esses passos, o SEI na
arquitetura microsserviços estará instalado e pronto para uso. Para visualizar
os passos para desinstalação, visualizar os pacotes de dependência e verificar
a licença, existe um repositório existente no GitHub [14] com todas essas
informações.
6 ANÁLISE DE RESULTADOS
Com o intuito de
comparar os ganhos da adoção do sistema SEI utilizando microsserviços, foi
realizada de forma repetitiva e seguindo o mesmo procedimento a instalação de
alguns componentes do sistema SEI na atualidade. Desta forma, foi possível
entender o quanto a automação do processo de instalação e configuração do
sistema com a adoção do Kubernetes é benéfica.
A Tabela 4 mostra os
registros dos tempos demandados na instalação e configuração de alguns
componentes na arquitetura monolítica. Os registros na Tabela 4 não consideram o
tempo com possíveis erros ou testes, mas sim a instalação e configuração de
acordo com as especificações existentes e consideradas em conformidade para uso
do sistema. A desconsideração de tempos de ajustes ou correções no setup ocorre
devido ao fato de que a adição desses tempos causaria uma variação maior entre
os números de instalações realizadas, dificultando uma aproximação do tempo
médio para cada procedimento, já que o procedimento foi repetido para ter uma
maior fidelidade nos dados registrados.
Os tempos foram
registrados utilizando o mesmo dispositivo, e foram repetidos por um
profissional experiente já habituado com o ambiente do SEI. Sendo assim, buscou-se
uma melhor exatidão possível para o estudo em análise. É importante observar
que a cada instalação de um componente do SEI, no ambiente monolítico, é preciso
obrigatoriamente a instalação do sistema operacional. Em outras palavras, cada
componente só pode ser instalado em um ambiente onde já existe a instalação do
sistema operacional, o que torna a instalação monolítica com um tempo de
instalação e configuração muito maior em comparação com o a abordagem proposta
nesse artigo com microsserviços. O tempo médio de instalação do sistema
operacional foi de 8 (oito) minutos, conforme podemos visualizar na Tabela 4. Essa
tabela traz o registro também do tempo médio de instalação de alguns
componentes (ex., MySQL, e Apache).
Tabela 4: Registro de tempos da instalação de componentes
no ambiente SEI monolítico.
|
Descrição do Componente
|
Tempo Médio (minutos)
|
|
Sistema Operacional
|
Instalação Componente
|
|
MySQL
|
8 min 15 s
|
15 min 07 s
|
|
Apache
|
7 min 58 s
|
13 min 18 s
|
|
Memcache
|
8 min 27 s
|
3 min 20 s
|
|
Solr
|
8 min 36 s
|
20 min 47 s
|
|
JOD Converter
|
8 min 07 s
|
14 min 38 s
|
Foi utilizado o sistema operacional
CentOS 8 x86_64 Stream para facilitar o registro e a simulação. Contudo, a
referência para o projeto SEI solicita um sistema operacional que demanda mais
tempo para a instalação e configuração, além dos custos de licenciamento.
É importante destacar
ainda que os números apresentados na Tabela 4 são referentes apenas a alguns componentes
no sistema SEI na arquitetura monolítica, e não contempla a instalação do
sistema completo. Comparando esse processo com a instalação do sistema completo
do SEI utilizando Kubernetes com Helm, foi registrado o tempo total de 3 (três)
minutos. Dessa forma, fica evidente o ganho com a adoção da estratégia em
microsserviços proposta neste trabalho. E, assim, demonstra-se a real
importância da migração, pois o tempo demandado para instalação de um único
componente no sistema monolítico (ex., Memcache, assumindo o sistema
operacional já instalado) pode ser equiparado ao tempo demandado para a
configuração de todo o sistema SEI na arquitetura em microsserviços. Fica
então, demonstrado os ganhos fundamentais para a mudança do paradigma
arquitetural.
É importante destacar
que não é objetivo deste trabalho tratar das questões como disponibilidade de
serviço. Contudo, a adoção de tecnologias de microsserviços como Kubernetes já
permite uma alta disponibilidade, pois caso um componente da arquitetura venha a
apresentar falha, o container é recriado automaticamente. Isso pode ser feito
através de uma configuração para tal fim, permitindo assim uma estabilidade
melhor da aplicação como um todo.
Desta forma, são
evidentes as vantagens da migração do ambiente SEI para uma arquitetura em microsserviços.
Isso deve ser feito não somente pela facilidade na instalação e configuração do
ambiente, mas também pela automação e redução do tempo de configuração,
demandando ainda uma menor intervenção humana. Sendo assim, a adoção da
arquitetura em microsserviços reduz erros e cria possibilidades de
escalabilidade de forma simplificada, tendo em vista a maior abstração na
arquitetura do sistema para aqueles que irão proceder com a configuração e
instalação.
7 CONCLUSÕES
A abordagem de
mudanças em arquiteturas em sistemas são sempre um desafio. Além da preocupação
com a manutenção de funcionalidades, manutenção e integridade, há também a
necessidade de visualização de quais benefícios essas mudanças podem proporcionar,
principalmente em softwares públicos, que possuem um papel relevante para a
sociedade.
Não obstante disso, o
projeto SEI Kubernetes proposto traz a mudança de um ambiente já promulgado e
utilizado em diversas entidades públicas. Essa mudança busca resolver a
escalabilidade do sistema, bem como abstrair a adoção, pois tecnologias em microsserviços
trazem consigo ganhos em termos da otimização dos recursos computacionais
existentes e, também, possibilitam um processo de automação que minimiza erros
e reduz a complexidade para a adoção do sistema SEI. Os comparativos da
instalação de componentes do SEI nos dois tipos de arquiteturas aqui
apresentados são mais do que suficientes para demonstrar a importância dessa
nova abordagem em microsserviços.
É importante
mencionar que não foram abordas questões relacionadas à segurança da informação.
Destaca-se, que este pode ser um futuro direcionamento deste trabalho, bem como
um comparativo no uso dos ambientes em produção (microsserviço e monolítico) no
intuito de identificar e avaliar o comportamento do sistema em termos de
escalabilidade e de recursos computacionais em utilização. Desta forma, há a
possibilidade em estender o trabalho atual para se realizar a análise através
de comparação entre o ambiente SEI na arquitetura monolítica em contraste com a
microsserviços. Além disso, essa pesquisa não teve como foco a análise de
questões como latência e desempenho, sendo esses possíveis direcionamentos futuros.
Outras limitações é que não foram consideradas evolução do sistema e a
manutenção dele, bem como a necessidade de possíveis adaptações em casos de
mudanças por legislação ou inovações tecnológicas.
As possibilidades de
trabalho futuro podem ainda serem estendidas as questões de governança, adesão
a Legislação vigente para proteção e integridade dos dados, bem como aspectos
que visem testar e avaliar a integridade, a confidencialidade e a disponibilidade
dos dados existentes no sistema. Como um futuro direcionamento dessa pesquisa,
pode haver a análise dos impactos da adoção do Kubernetes em um ambiente
legado, no mesmo cenário analisado por este artigo. É possível ainda estudar e
avaliar outras ferramentas
de uso governamental ou não, sendo o sistema objeto deste estudo uma referência
para outras migrações das estruturas arquiteturais.
AGRADECIMENTOS
Os autores gostariam
de agradecer ao programa de Capacitação para Consolidação de Novas Tecnologias
de Computação promovido pela Universidade de Pernambuco (UPE) em parceria com o
suporte financeiro da Superintendência Nacional de Desenvolvimento do Nordeste
(SUDENE) que possibilitou o desenvolvimento acadêmico e profissional na
Especialização em Cloud Computing, área tão crescente e importante para o
Estado de Pernambuco, e consequentemente pela possibilidade de realização desta
pesquisa.
REFERÊNCIAS
[1] Tribunal de Justiça do Estado de
Pernambuco (TJPE). Manual do Usuário SEI. Disponível em: <https://www.tjpe.jus.br/documents/1592722/0/Manual_do_usuario_SEI_3.1.4.pdf>
Acesso em 15 jul. 2021, 20:08.
[2] MORRIS, Kief. Infrastructure
as Code: dynamic systems for the cloud age. O’Reilly. 2ª Edição. California
– US, 2020.
[3] KOCHER, Parminder
Singh. Microservices and Containers. Pearson
Education, 2018.
[4] MOUAT, Adrian. Using
Docker: Developing and Deploying Software with Containers. United
States: O'Reilly Media, 2015.
[5] ARUNDEL, John;
DOMINGUS, Justin. DevOps nativo de nuvem com Kubernetes. São
Paulo - SP: O'Reilly Media, 2019.
[6]
CHANDRASEKARAN, K.. Essentials of Cloud Computing. Philippines, Taylor
& Francis, 2014.
[7] BRETSCHNEIDER, Stuart I.;
MERGEL, Ines. Technology And Public Management Information Systems:
Where We Have Been and Where We Are Going. Disponível em
<https://www.researchgate.net/publication/233993585>. Acesso em 24 jun.
2021, 18:45:05
[8] POPOV, S. B.; KHRIPUNOV,
P. V.. Digital Transformation Legacy Social Service Information System.
2019 J. Phys.: Conf. Ser. 1368 052019.
[9] SRIKAEW, Pankamol; KIM, Inkyu. A
Microservice Development for Document Management System. 2017. Publicado
em: 4th International Conference on Computer Applications and Information
Processing Technology (CAIPT).
[10] CARDOSO, Hélio José Almeida. eDocuments
as Microservices. Porto - PT, 2020. Instituto Superior de Engenharia do
Porto.
[11] SOUZA, Gabriel de. Proposta de
nuvem privada multicâmpus para o IFSC usando orquestração de contêineres. São
José - SC. 2018. Instituto Federal de Santa Catarina.
[12] Site do Software Público. Treinamento
SEI Implantar. Disponível em:
<https://softwarepublico.gov.br/social/articles/0005/3867/Treinamento_SEI_Implantar_20170323_vSEGES.pdf>.
Acesso em 15
de Jul. 2021, 17:25:00
[13] MOUAT, Adrian. Using
Docker: Developing and deploying software with containers. California - USA: O'Relly Media, 2016.
[14] Site GitHub. Projeto SEI Kubernetes.
Disponível em: <https://github.com/seikubernetes/projeto-sei>. Acesso em 18 de jul. 2021,
22:08:45
