Avaliação de Desempenho Mecânico de Parede com Blocos Fabricados com Resíduos de Gesso e Fibra de Celulose



Evaluation of Mechanical Performance of Wall with Blocks Manufactured from Gypsum and Cellulose Fibers.



Deoclebson Pereira da Silva



Clóvis Veloso de Santana  orcid.org/0000-0001-5727-2427



Leila Cristina Nunes Ribeiro³ orcid.org/0000-0001-6991-0748



1 Escola Politécnica de Pernambuco, Universidade de Pernambuco, Recife, Brasil,

2 Instituto Federal do Amapá, Macapá, Brasil,

3 Instituto Federal do Amapá, Macapá, Brasil,



E-mail do autor principal: clovisvelososantana@hotmail.com



Resumo





Atualmente tem-se debatido com recorrência sobre os impactos ambientais negativos causados pelas mais diversas atividades humanas, e, notadamente, a construção civil se apresenta como um setor protagonista neste debate. Esse segmento gera muitos resíduos provenientes de suas atividades, o que tem trazido uma grande preocupação com a destinação desses entulhos. Essa preocupação é válida, segundo a literatura, visto que a preservação e a busca de novas técnicas de produção mais limpa (PML) visam garantir o suprimento das necessidade das gerações futuras. Observando essa tendência, o presente trabalho pretendeu avaliar o desempenho mecânico de uma parede realizada com blocos que foram produzidos com mistura de gesso natural (70%), resíduo de gesso (30%) e com o acréscimo de fibra de celulose. Foram realizados quatro ensaios em uma parede protótipo sem função estrutural, seguindo a norma NBR 15.575-4 (ABNT, 2013). A parede apresentou desempenho superior em três testes (ensaio de carga suspensa, impacto de corpo duro e impacto de corpo mole) e foi reprovada em um ensaio (ensaio de rede).



Palavras-Chave:  Gesso. Resíduo de gesso. Blocos de gesso.



Abstract





Nowadays, more and more debate is being carried out on the negative environmental impacts caused by the most diverse human activities, in particular civil construction is a leading sector in this debate. This segment generates a lot of waste from its activities, which has brought great concern to the disposal of these waste. This concern is valid, according to the literature, since the preservation and the search for new techniques of clean production aim to assurance the supply of the needs of future generations. Observing this trend, the present work aimed to evaluate the mechanical performance of a wall made with blocks that were produced with a mixture of natural gypsum (70%), gypsum waste (30%) and cellulose fiber addition. Four tests were carried out on a prototype wall without structural function, following the norm NBR 15575-4 (ABNT, 2013). The wall showed superior performance in three tests (suspense load test, hard body impact and soft body impact) and was disregarded in one test (inclined suspended load).



Key-words: Gypsum. Waste. Gypsum block.




1      Introdução



O gesso é um material de construção que apresenta uma gama de aplicações na construção civil moderna. No Brasil, este material apresenta excelentes propriedades; em particular, tal cenário tem se justificado pelas características da matéria prima que o origina (gipsita). A gipsita é um mineral encontrado em depósitos de origem evaporítica, disponível em várias partes do mundo, com destaque ao Brasil, que é o 11º maior produtor mundial [1]. A maior parte da produção brasileira se encontra na Região do Araripe, compreendendo os Municípios de Araripina, Bodocó, Ipubi, Ouricuri e Trindade. O minério encontrado nesse local apresenta elevado grau de pureza, cerca de 93% [2].

Apesar de o setor gesseiro mostrar-se como um setor promissor, do ponto de vista mercadológico, alguns autores indicam que existem alguns impasses que o impedem de ser inserido como um seguimento ambientalmente sustentável. Um destes fatores é o alto volume de resíduos gerados na cadeia produtiva gesseira. Somente na Construção civil, estima-se que correspondam entre 4 a 15% dos Resíduos da Construção e Demolição (RCD) [3]. Na etapa de produção e transporte do material também são evidenciados altos volumes de resíduos, conquanto, não existem dados recentes que estimem tal volume.

As principais preocupações ambientais associadas com o descarte e a eliminação dos resíduos de gesso são a lixiviação das águas superficiais e subterrâneas e a geração de poeira no ar [4]. Somado a isso, outros autores ressaltam que esse tipo de resíduo ocupa grandes áreas e exigem gastos de longo prazo para manutenção e monitoramento [5]. No Brasil, os resíduos de gesso não podem ser depositados em aterros, por conta da sua reatividade, uma vez que o sulfatos podem reagir com substâncias orgânicas formando gases tóxicos [5] [6].

Alguns estudos recentes tem demostrado que é possível reciclar o gesso e reinseri-lo na cadeia produtiva, sem demostrar prejuízos consideráveis do ponto de vista técnico, tal como mostram os trabalhos de Bardella [7], Geraldo [6] e Pinheiro [8] que através de um processo físico-químico, conseguem, em alguns casos, ganho de resistência mecânica do material reciclado. Por outro lado, os mesmos autores apontam perda de trabalhabilidade do novo material e diminuição do tempo de pega.

A partir da reciclagem apenas física (cominuição do gesso) e reinserção parcial do resíduo ao gesso convencional, autores como Bernhoeft, Gusmão e Póvoas [9], Póvoas et. al [10] e Vieira, Trovão e Teles [11] conseguem obter material com bom aproveitamento físico e mecânico.

A corroboração da aplicabilidade do gesso reciclado é abordado em Santana [12] quando ao utilizar metodologia semelhante a Pinheiro [8], Bardella [7] e Geraldo [6], em um processo industrial, produz blocos de gesso reciclado para vedações verticais, e verifica que tal material atende satisfatoriamente aos requisitos e critérios mecânicos (ensaio de impacto de corpo duro, mole e resistência à fixação de peças suspensas) estabelecidos na norma de desempenho NBR 15575-4 [13].

Partindo desse panorama, o presente trabalho pretende analisar por meio de ensaios laboratoriais, o desempenho de paredes com blocos produzidos com gesso, resíduos de gesso e fibra de celulose. A referida técnica pode-se apresentar como uma possibilidade de reaproveitamento de materiais que seriam descartados, reduzindo assim, a poluição ambiental.



2      Objetivos

2.1 Objetivo Geral



Verificar o desempenho de paredes desenvolvidas com blocos de gesso produzidos com porcentagem de material reciclado (cerca de 30%) e fibra de celulose (proveniente de descarte de material da indústria de celulose) atendem as exigências da norma NBR 15575-4 [13].



2.2 Objetivos específicos

Para o cumprimento do objetivo geral, os seguintes objetivos específicos serão necessários:

·         Descrever as melhores práticas para elevação de alvenaria protótipo em laboratório;

·         Verificar o desempenho quanto aos ensaios de impacto de corpo duro, através de fixação de cargas suspensas e impacto de corpo mole.



3      Materiais e Métodos

Os materiais utilizados nesta pesquisa encontram-se no Quadro 1.



Quadro 1: Material utilizado nos ensaios.

Materiais

Blocos de gesso vazado (66,7 cm x 50 cm x 10 cm) com 30% de resíduo de gesso e fibra de celulose na sua composição (método de produção não fornecido pela empresa fabricante).

Gesso cola

Água potável

Espuma de poliuretano expandido



Para a elevação da parede, que apresentava dimensões de 2,85 m de largura por 2,62 m de altura. Inicialmente o gesso cola foi colocado em um balde com água potável e misturado mecanicamente com batedor de argamassa, e em seguida foi levado para aplicação direta no bloco.

Por sua vez, o bloco teve todas as suas áreas de contato limpas, para então ser posicionado.  Com o local para a parede limpo, os blocos foram preenchidos com cola em todas as suas faces de contato e posicionados.

Toda a área de encaixe dos blocos foi preenchida com a cola, e na execução o prumo e o alinhamento foram checados na medida que cada peça era posicionada, bem como, a colocação de telas nas laterais da vedação. Na etapa final, foi colocado espuma de poliuretano expandido na parte superior para contribuir na fixação da parede. A parede ficou posicionada conforme a imagem abaixo (Figura 1).

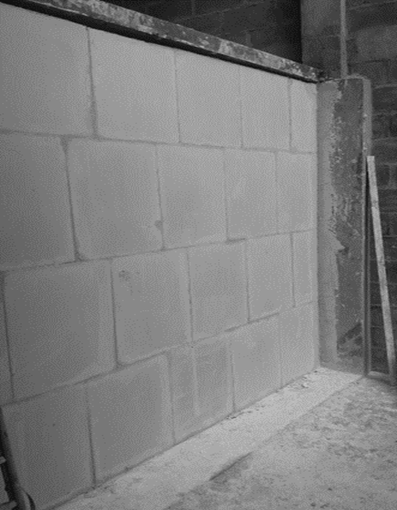

Figura 1 - Parede para ensaios.

Fonte: O autor.



Os ensaios realizados encontram-se em ordem no Quadro 2.



Quadro 2: Resumo de ensaios.

Ordem

Ensaio

Referênca

1

Impacto de corpo duro

NBR 15575-4 [13]

2



Carga suspensa (mão francesa)

NBR 15575-4 [13]

3

Rede

NBR 15575-4 [13]

4

Impacto de corpo mole

NBR 15575-4 [13]



3.1       Ensaio de Impacto de Corpo Duro

Este ensaio consistiu, no primeiro momento, em permitir o impacto de um corpo com massa de 0,50 kg, largado do repouso a uma altura de 0,90 m formando um pêndulo, produzindo uma energia cinética de 2,50 J, em dez pontos diferentes. As cavidades deixadas nos dez pontos são medidas com auxílio de paquímetro, e verificado se a mossa ultrapassou ou não ao limite prescrito na NBR 15575-4 [13] (Figura 2).

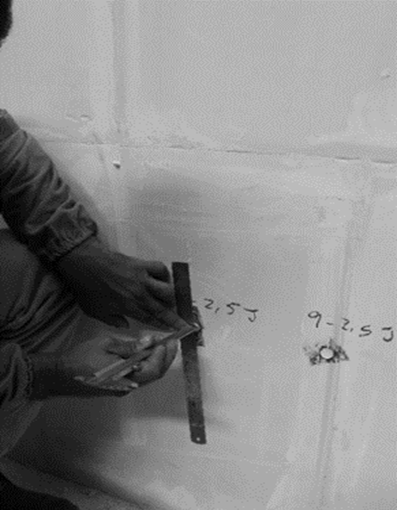

Figura 2: Medição das cavidades do ensaio de corpo duro.

Fonte: O autor.



Na sequência, de forma semelhante, uma esfera com 1,00 kg, foi solta para produção de energia de 10,00 J, em dez pontos distintos, conforme a NBR 15575-4 [13]. A figura 3 mostra as mossas produzidas para energia de 2,50 J (parte inferior) e 10 J (parte superior).

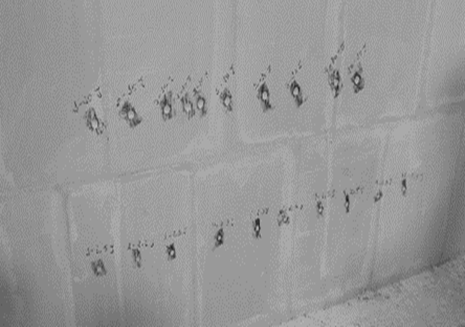

Figura 3 – Mossas do ensaio de corpo duro.

Fonte: O autor.

3.2       Ensaio de Carga Suspensa

O ensaio de cargas provenientes de peças suspensas foi reproduzido na mesma parede em que se realizou o ensaio de impacto de corpo duro, dessa forma a parede recebeu uma carga vertical máxima e excêntrica de 120 kN, aplicadas em uma mão-francesa padrão. O tempo de permanência escolhido para o ensaio foi de longa duração, conforme a NBR 15575-4[13].

Para se medir os resultados, dois equipamentos foram utilizados na face contraria à mão francesa, de forma que fosse possível efetuar a leitura dos deslocamentos. Um deles foi o paquímetro, para medição do deslocamento instantâneo, e o outro o relógio comparador, para medir o deslocamento residual (Figura 4).

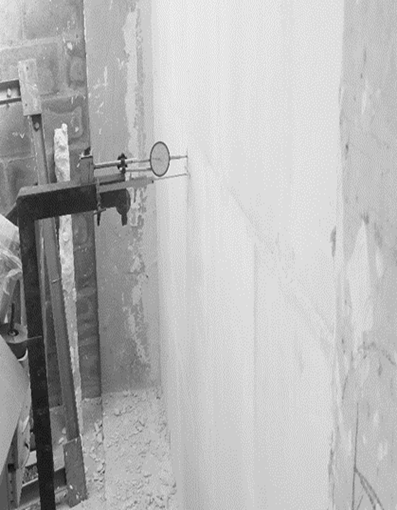

Figura 4 - Equipamentos de medição.

Fonte: O autor.



O ensaio começou com a leitura inicial de ambos os equipamentos, logo em seguida pesos de 5,00 kg foram colocados a cada 3 minutos, de forma a se chegar aos 80,00 kg na primeira etapa. As etapas seguintes foram realizadas após o período de 24 horas. Ao todo foram realizadas três leituras dos equipamentos com os mesmos 80,00 kg suspensos.

A parede suportou essa primeira carga  então, de forma similar, foram acrescentados 20,00 kg, chegando-se aos 100 kg, para novamente ser feita a medição. De forma satisfatória foram suportados os 100,00 kg e então a última parte foi a colocação de mais carga até se chegar os 120,00 kg, para então ser efetuado o a medição do último valor de deslocamento após 24 hrs conforme a a NBR 15575-4[13] (Figura 5).

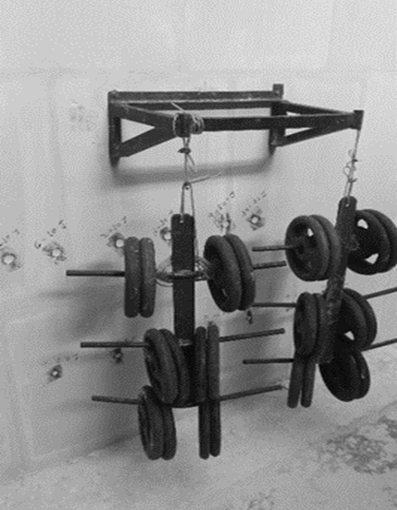

Figura 5 – Fixação de peças suspensas.

Fonte: O autor.



3.3       Ensaio de Rede

Para realização do ensaio, foram realizados dois furos com auxílio de serra copo, e imediatamente foi colocado gesso cola e uma bucha de parafuso para posterior fixação do armador de rede.

Em seguida, foi montada uma estrutura de simulação da força atuante de uma rede comum (Figura 6). A inclinação entre o cabo e a face da parede é de 60º, gerando carga que pode ser decomposta em componentes vertical e horizontal.

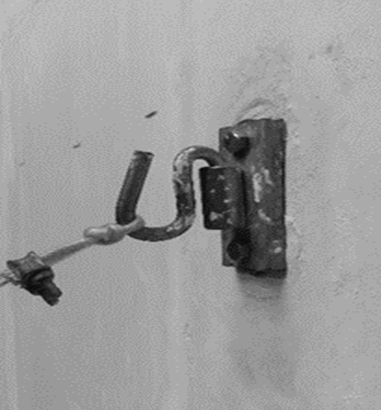

Figura 6 - Armador de rede fixo por parafusos.

Fonte: O autor.



A estrutura destinada ao ensaio foi posicionada em frente a parede, e de forma semelhante ao ensaio de carga suspensa, anilhas com massa de 5,00 kg foram colocadas uma por uma com intervalo de 3 minutos, até se chegar aos 200,00 kg (Figura 7).

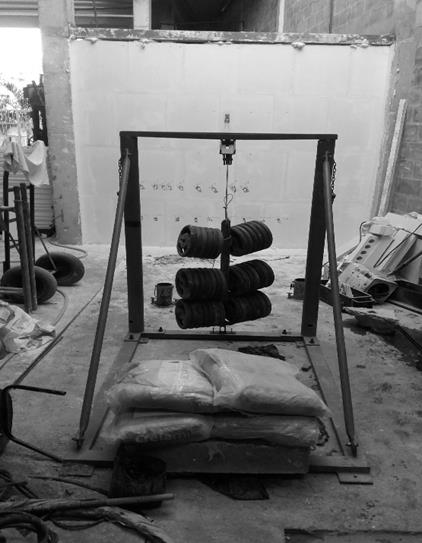

Figura 7 - Estrutura carregada com 200 kg.

Fonte: O autor.



Concluída a colocação dos pesos, esperou-se 24 horas para ser feito a checagem (se houve algum rompimento ou desgaste que caracterizasse reprovação).



3.4       Ensaio de Impacto de Corpo Mole

No ensaio de impacto de corpo mole, como no ensaio de carga suspensa, um paquímetro e um relógio medidor foram posicionados atrás da face de impacto para medição dos deslocamentos. Este ensaio é o último a ser realizado, pois verifica o estado último da vedação vertical, impossibilitando outros testes de desempenho.

Em um primeiro momento, um saco de areia de 40,00 kg semelhante ao utilizado em treinos de boxe foi posicionado bem próximo a parede. Esse equipamento estava suspenso por cabos ligados à uma estrutura especial para o ensaio (Figura 8), que permitia fazer com que o saco fosse levantado (15,00 cm) fazendo um pêndulo e solto do repouso.

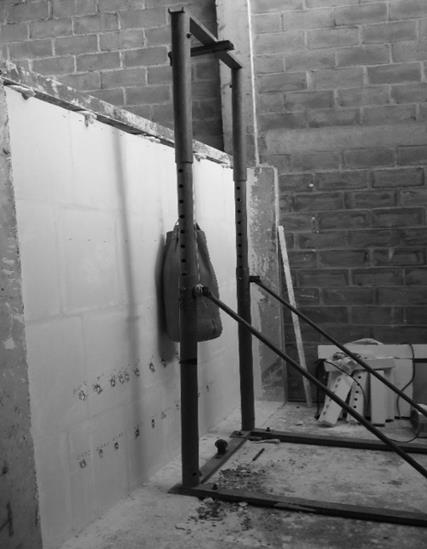

Figura 8 – Saco de areia suspenso por cabos.

Fonte: O autor.



Antes do choque, os equipamentos de medição foram lidos, e após o choque foram feitas novas leituras para verificar o deslocamento. As energias de impacto foram realizadas conforme prescreve a NBR 15575-4 [13] (Figura 9).

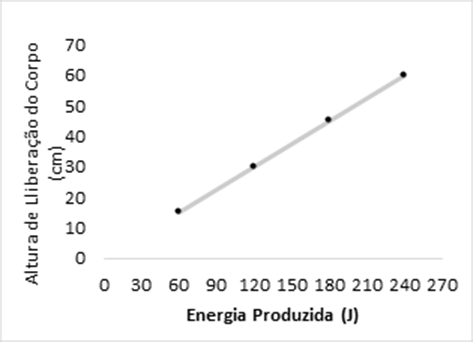

Figura 9 - Energias de impactos produzidas.

Fonte: O autor.



4            Resultados

4.1       Ensaio de Impacto de Corpo Duro

A Tabela 1 apresenta os resultados dos impactos com a esfera de 0,50 kg, que produziu 2,50 J de energia. Esses resultados caracterizam a profundidade da mossa provocada pelo contato do corpo com a parede. A norma estabelece que a profundidade não deve ultrapassar os 2,00 mm [2].



Tabela 1 – Resultados do ensaio de impacto de corpo duro

Número do impacto

Profundidade da mossa (mm)

1

1,40

2

1,10

3

1,40

4

1,30

5

1,50

6

1,40

7

1,70

8

1,40

9

1,30

10

1,60



Para energia de 10,00 J não houve transpassamento da esfera, muito menos comprometimento estrutural da parede. Sendo assim, considera-se que a parede atendeu ao nível superior de desempenho, conforme a NBR 15575-4 [13].



4.2       Ensaio de Carga Suspensa

A NBR 15.575-4 [13] estabelece que a vedação não pode apresentar fissuras ou destacamentos após o ensaio. Essa norma também estabelece que o deslocamento horizontal instântaneo (dh) não deve ser maior que a altura “h” da parede dividido por 500 e o deslocamento horizontal residual (dhr) não deve ultrapassa a relação altura da parede “h” dividido por 2500.

Sabendo-se que a altura “h” da parede foi de 2590 mm, verificou-se que o dh máximo foi de 5,18 mm e o dhr foi de 1,04 mm para a parede em verificação. As leituras efetuadas durante a aplicação das cargas e após as 24 horas (ensaio de longa duração) estão dispostas no Quadro 3.



Quadro 3: Resultados das leituras efetuadas.

Leituras efetuadas pelos equipamentos em mm

Primeira Leitura

Paquímetro

(dh)

25,11

Relógio medidor

(dhr)

79,50

Após 24 horas com 80,00 kg

Paquímetro

(dh)

25,11

Relógio medidor

(dhr)

79,50

Após 24 horas com 100,00 kg

Paquímetro

(dh)

25,11

Relógio medidor

(dhr)

79,50

Após 24 horas com 120,00 kg

Paquímetro

(dh)

25,11

Relógio medidor

(dhr)

79,50



A partir do Quadro 3 é possível observar que a parede atendeu ao desempenho superior, pois as leituras permaneceram constantes, garantindo que o deslocamento horizontal e o deslocamento residual não fossem ultrapassados. A vedação não apresentou fissuras ou destacamentos, condição normativa que foi atendida satisfatoriamente.



4.3       Ensaio de Rede

Para este ensaio a norma estabelece que a parede deve suportar uma carga de 200,00 kg com esforço semelhante ao produzido por uma rede. Como resultado, a parede não pode apresentar qualquer dano, bem como, o destacamento do dispositivo de fixação.

A vedação testada não atendeu ao nível de desempenho, pois houve um desprendimento do armador de rede à parede (Figura 10). Sendo assim, a parede foi reprovada neste ensaio e sua reprodução em condições de uso residencial não é recomendada para a carga de 200 kg e o sistema de fixação adotado.

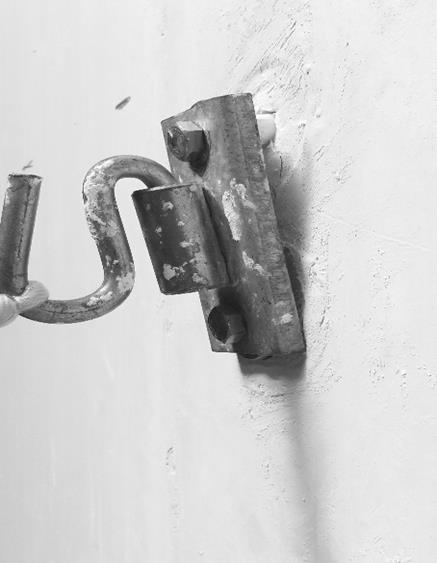

Figura 10 - Destacamento do armador de rede.

Fonte: O autor.



4.4       Ensaio de Impacto de Corpo Mole

A norma estabelece os requisitos descritos no Quadro 4, levando-se em conta a energia de impacto em vedação vertical interna sem função estrutural [2].



Quadro 4: Critérios para ensaio de corpo mole.

Energia de impacto (J)

Critério de desempenho

60

Não ocorrência de falhas

120

Não ocorrência de falhas

Limite de deslocamentos:

dh < h/125

dhr < h/625

180

São permitidas falhas localizadas

240

Não ocorrência de ruína



Para o impacto de 60 J, a vedação não apresentou nenhuma fissura;

Para o impacto de 120 J, não houve nenhuma falha e todos os deslocamentos estavam dentro do limite permitido, sendo: o deslocamento horizontal (dh) igual a 1,40 mm (abaixo do limite de 20,72 mm) e o deslocamento horizontal residual igual a 0,02 mm (abaixo do limite de 4,14 mm.

Para o impacto de 180 J, ocorreram algumas pequenas fissuras que não caracterizaram reprovação. Essas falhas são mostradas nas Figuras 11, 12 e 13.

Para o impacto de 240 J, a vedação permaneceu na posição sem nenhuma quebra ou danos.

Diante dos resultados é possível afirmar que a vedação atendeu ao nível superior de desempenho exigido pela norma NBR 15575-4 [13].

.

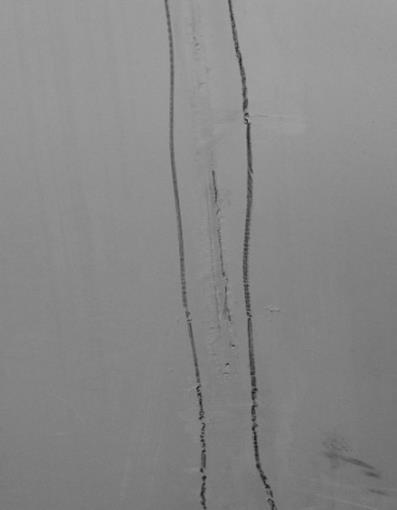

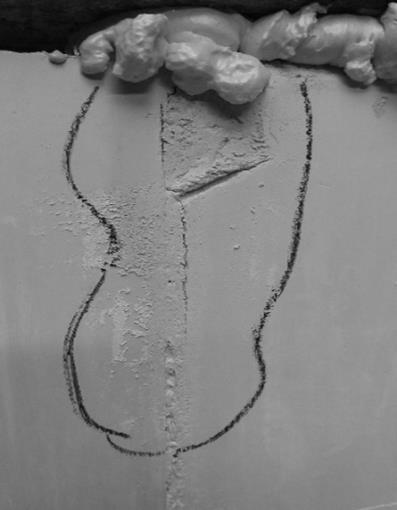

Figura 11 - Fissura provocada por impacto de corpo mole.

Fonte: O autor.

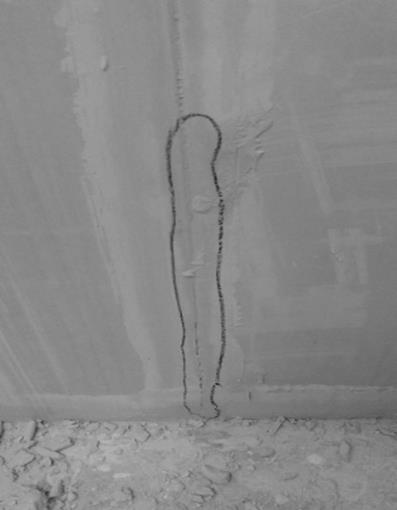

Figura 12 - Fissura provocada por impacto de corpo mole.

Fonte: O autor.



Figura 13 - Fissura provocada por impacto de corpo mole.

Fonte: O autor.



O Quadro 3 resume os resultados dos ensaios feitos na alvenaria de blocos de gesso, resíduo de gesso e resíduo de celulose:



Quadro 4: Resumo de ensaios.

Ensaio

Situação

Impacto de corpo duro

Aprovado (desempenho superior)

Carga suspense (mão francesa)

Aprovado (desempenho superior)

Rede

Reprovado

Impacto de corpo mole

Aprovado (desempenho superior)



5            Conclusões

A vedação vertical interna utilizada nesta pesquisa apresentou desempenho superior para os ensaio de cargas suspensas, impacto de corpo mole e corpo duro conforme os requisitos e critérios mencionados na norma NBR 15.575-4 [13].

No ensaio de dispositivo de rede, no qual a vedação testada não obteve aprovação segundo a NBR 15.575-4 [13], foi possível constatar que não houve nenhum dano à parede após o término do teste, o que evidencia que a forma de fixação do armador de rede teve grande interferência no resultado final, pois ocorreu somente um desprendimento parcial do armador no local do furo preenchido com gesso cola. Para posteriores reproduções do ensaio de dispositivo de rede, é aconselhável o estudo de outras técnicas para fixação do armador de rede, permitindo assim que a carga pontual se distribua por todo o elemento parede.

De acordo com os ensaios com as características descritas, é possível apontar que a vedação vertical interna em blocos de gesso, resíduo (30%) e fibra de celulose, pode ser uma solução possível para utilização em edificações habitacionais, pois apresenta bom indicativo de desempenho mecânico. Certamente, ensaios de durabilidade, isolamento térmico, estanqueidade à água e desempenho acústico devem ser realizados para reforçar tal entendimento.

Reforça-se que o desempenho mencionado, aplicou-se somente a um tipo de amostragem, que foi fornecido por um processo de fabricação não divulgado pela empresa fornecedora. Dessa maneira, a repetitividade dos ensaios, inclusive em condições ambientais mais desfavoráveis (úmidas) pode fornecer resultados diferentes, porém mais realísticos e estatisticamente satisfatórios.
