Introdução
O monitoramento
e controle do sistema de distribuição de água é comumente realizado com o
auxílio de medidores de vazão eletromagnéticos, que tem como base a lei da
indução eletromagnética de Faraday [1]. O MagMaster da ABB [2] e o Waterflux 3070 da Krohne [3] são modelos comumente utilizados, e
por não possuir teclado frontal, a parametrização é realizada com o auxílio de
um computador conectado ao conversor de fluxo pela interface RS-232, como
ilustrado na Figura 1.
Os sistemas de
medição de vazão são de extrema importância para o controle e monitoramento do
sistema de distribuição de água. O seu acompanhamento adequado permite a
descoberta de vazamentos, desvios e um faturamento adequado. Por isso os
medidores de vazão e seus conversores passam por constante manutenção e
parametrização. Essas operações são realizadas com o auxílio de um Notebook,
como ilustrado na Figura 1, exigindo que o operador esteja próximo ao
conversor.
Como os
conversores podem estar em locais de difícil acesso como à beira de estradas,
rios e córregos, essas operações podem trazer riscos aos operadores. Além
disso, as empresas precisariam dispor de notebooks para todas as equipes de
manutenção, sob pena de afetar o controle de produção e distribuição.
Outra
dificuldade associada ao modelo de medidor mencionado ocorre na calibração. Para
tal, além da configuração no conversor, ilustrado na Figura 1, emprega-se uma
segunda medição realizada na estação pitométrica, que é uma instalação
temporária e utiliza calibradores de diâmetros e tubo Pitot para medir a velocidade
do curso da água, conforme ilustrado da Figura 2. Estas duas instalações
precisam ser monitoradas simultaneamente e são separadas fisicamente.
Para
solucionar as dificuldades citadas foi desenvolvida uma interface eletrônica que
permite realizar a parametrização do conversor de fluxo por meio de um
aplicativo para Android em um smartphone. Assim, o dispositivo de baixo custo
foi construído e instalado em conversores de fluxo reduzindo o tempo de
configuração, evitando o uso de notebooks, deixado a operação mais segura e
permitindo que a equipe fique na estação pitométrica e configure o conversor a
distância durante a calibração.

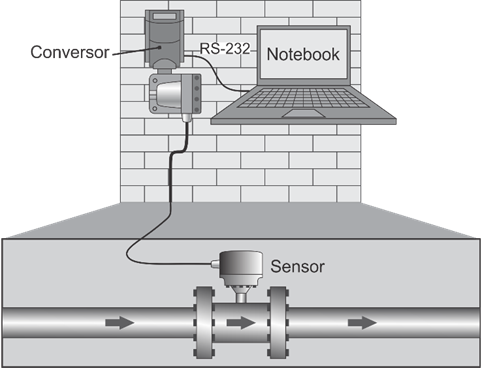

Figura 1: Configuração para parametrização dos conversores de fluxo
utilizando Notebook. Fonte: Autor.

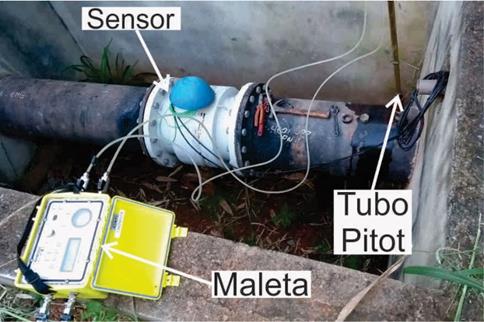

Figura 2: Estação pitométrica e sensor de vazão.
Fonte: Autor.
2
Materiais
e Métodos
O presente
trabalho descreve a construção de uma interface eletrônica e de um aplicativo
para smartphone denominados Flowmobbi e FlowMobbiApp, respectivamente. A
interface eletrônica é conectada ao conversor de fluxo por meio da interface
RS-232, como ilustrado na Figura 3, e converte o sinal do padrão serial para os
níveis de tensão TTL [4], permitindo
a comunicação com o módulo Bluetooth HC-05 [5]. Assim, o conversor de fluxo pode ser configurado com
o auxílio de um Smartphone, no qual fica instalado um aplicativo também
desenvolvido para este trabalho.
O aplicativo
funciona como interface, na qual é possível ter acesso aos valores de medição
de vazão, além dos parâmetros de configuração do conversor, necessários para
realizar a parametrização no sistema de medição. O sistema desenvolvido é
simples, com circuitos básicos, porém a aplicação descrita neste trabalho é inovadora
e permite atualizar os conversores antigos para a tecnologia Bluetooth.

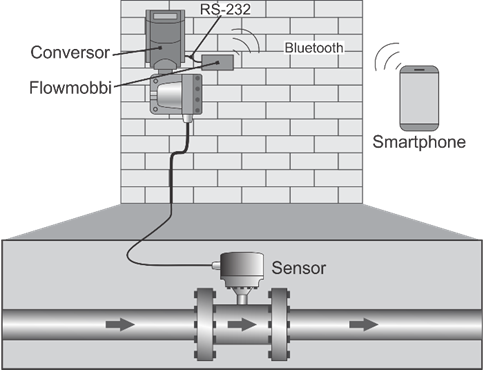

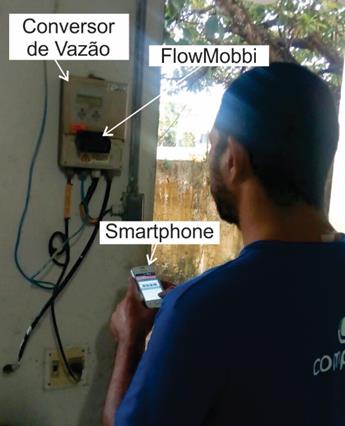

Figura 3: Configuração para parametrização dos conversores de fluxo
utilizando Smartphone. Fonte: Autor.
O
desenvolvimento de dispositivos e técnicas para implementar melhorias no
sistema de distribuição de água evita a substituição de aparelhos antigos já
instalados e reduz o custo de implementação das melhorias [6 - 8]. O monitoramento e controle de
dispositivos a distância podem ser realizados com o emprego de smartphones, no
qual a comunicação pode ser realizada por meio da tecnologia Bluetooth [9]. Além disso, o uso da tecnologia eleva
a capacidade de explorar com eficiência os recursos hídricos disponíveis [10].
O controle
remoto de Robôs [11], dispositivos
eletrônicos [12] e laboratórios [13 - 14] é uma realidade. A migração do
sistema de parametrização do conversor de fluxo para a comunicação Bluetooth
possibilitará o controle remoto desses parâmetros. Esse controle é importante
para a implementação de técnicas que levam a economia no consumo de energia
elétrica [15], a verificação da eficiência dos
locais de medição estratégicos definidos pelos modelos hidráulicos calibrados
da rede de água [16],
utilização de técnicas de inteligência artificial como suporte à decisão em
tempo real para gestão de água [17], possibilita a implementação de sistemas de controle
automático que são considerados como uma alternativa para aumentar o baixo
desempenho das operações manuais tradicionais [18].
Além disso, em
atividades que envolvem risco a saúde humana robôs controlados a distância são
utilizados para realizar tarefas, podendo transmitir vídeo em tempo real para
acompanhamento do trabalho que está sendo executado [11]. Nesse contexto, a configuração
remota do conversor de fluxo evita colocar o técnico em região de difícil
acesso como à beira de estradas, rios e córregos. A seguir descreve-se o
sistema de medição de vazão, os padrões de comunicação utilizados, bem como os
detalhes de construção do Flowmobbi e do FlowMobbiApp.
2.1
Sistema
de Medição de Vazão
Os medidores
de vazão podem ser classificados de acordo com o sinal de saída do sensor como
lineares e não lineares [19]. Os medidores lineares possuem maior aplicação prática por produzirem
uma tensão de saída linear em relação a vazão. Os principais medidores lineares
de vazão são: de área variável, de turbina, de vórtice, eletromagnético,
magnético e ultrassônico [19]. Os sensores de vazão MagMaster da ABB [2] e Waterflux 3070 da Krohne [3], que são comumente utilizados pelas empresas
de distribuição, são de princípio eletromagnético e ficam em contato direto com
a variável a ser medida, no caso a água, e não possui partes móveis no seu
interior.
Devido ao
ambiente adverso em que ficam as tubulações, tais como, soterradas ao longe de
avenidas, próximo à rios e córregos, a maioria dos sistemas de medição
empregados são remotos, com um cabo para conectar o sensor ao conversor de
vazão remotamente, como ilustrado na Figura 1. Desta forma, o sensor e o
conversor ficam instalados em locais distintos. No conversor é possível realizar
a leitura da vazão no local, pelo seu display. Contudo para realizar configurações
e calibrações do sistema, é necessário usar a porta serial, com o padrão RS-232.
Para verificar
o correto funcionamento do conversor de vazão uma equipe de técnicos realiza a
leitura de vazão em uma estação pitométrica, como apresentado na Figura 2 e
compara os valores com os medidos pelo conversor. O tubo Pitot mede a diferença
de pressão entre uma tomada estática e uma dinâmica que está na direção do
fluxo de água. A partir dessa diferença e de outras variáveis, tais como,
densidade, temperatura, viscosidade, área da tomada, rugosidade da tubulação,
cujos sensores ficam na maleta, apresentada na Figura 2, é possível estimar a
velocidade do fluido na tubulação.
Caso o fluxo
medido pela estação pitométrica seja diferente do apresentado pelo conversor
este último é reconfigurado com o auxílio de um notebook, como apresentado na
Figura 1. Com o sistema desenvolvido a configuração do conversor pode ser feita
da própria estação pitométrica com o auxílio de um Smartphone, conforme Figura
3.
2.2
Padrões
de Comunicações
Os conversores
de vazão têm comunicação externa no padrão RS-232, é full-duplex e uma de suas
conexões utiliza o DB-9, que possui 9 pinos, entre eles, RxD para recepção, TxD
para transmissão e os demais destinados a confiabilidade. Esse padrão utiliza
níveis de tensão entre -3V a -15V para níveis altos e entre 3V a 15V para níveis
baixos, entre -3V a 3V são níveis de transição.
O objetivo do
Flowmobbi é receber os dados pelo DB-9 no padrão serial RS-232 e transmitir na
tecnologia Bluetooth para comunicação do conversor com o Smartphone.
Entretanto, a maioria dos dispositivos eletrônicos disponíveis para tecnologia Bluetooth
estão padronizados utilizando de 0 a 0,8V para níveis baixos e de 2 a 5V para
níveis altos, conhecidos como padrão TTL. Como não existe uma correspondência
entre os níveis de tensão dos padrões RS-232 e TTL é realizada uma conversão
entre os sinais utilizando o chip MAX-232 [4].
O padrão sem
fio escolhido para o Flowmobbi foi o Bluetooth, por ser de baixo custo quando
comparado a transmissores de rádio frequência, por exemplo, baixo consumo,
cerca de 50 mW, distância de alcance adequada a aplicação, que precisa de menos
de 10m e possibilita a utilização de Smartphones como dispositivo final de
configuração. O Bluetooth opera em transmissão full duplex, realizada por meio
de ondas de rádio com frequências entre 2,4 a 2,485 GHz [20]. Na sequência, descreve-se a
construção do sistema remoto de parametrização.
3
Resultados
e Discussão
O sistema
remoto de parametrização possui um dispositivo eletrônico (Flowmobbi) e um
aplicativo Android (FlowMobbiApp), que foram desenvolvidos com plataformas gratuitas,
circuitos comerciais de baixo custo e utilizando padrão de comunicação sem fio
Bluetooth. A seguir detalha-se o sistema remoto de parametrização, o
dispositivo eletrônico construído e o aplicativo Android desenvolvido
especificamente para este trabalho.
3.1
Sistema
Remoto de Parametrização
Para realizar
a parametrização o Flowmobbi é conectado ao conversor de vazão, por intermédio
da interface de comunicações RS-232, e com o FlowMobbiApp é possível trocar
informações com o conversor, como ilustrado na Figura 4.
O Flowmobbi se
comunica com o conversor de vazão através do padrão serial RS-232, realiza a
conversão RS-232 / TTL e envia os dados ao módulo Bluetooth HC-05 [5] que se comunica o smartphone pelo FlowMobbiApp,
conforme ilustrado na Figura 4. Essa comunicação é bidirecional e permite
parametrizar todas as funções do conversor, além de ter acesso ao valor das
medições de vazão e totalização atuais.

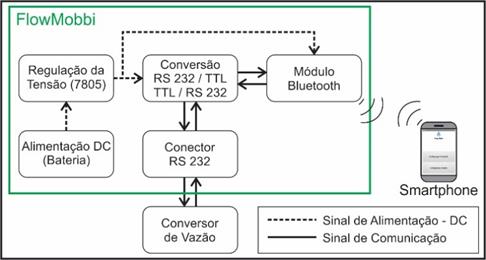

Figura 4: Diagrama em blocos do sistema de
parametrização. Fonte: Autor
A alimentação
do conversor RS-232 e do módulo Bluetooth, representada na Figura 4 pelas setas
pontilhadas, é realizada com o auxílio de uma bateria 9V e um regulador de
tensão que mantem a tensão constante no valor de 5V, necessário para o
funcionamento do Flowmobbi.
3.2
Dispositivo
Eletrônico: Flowmobbi
O FlowMobbi é
alimentado por uma bateria de 9V, cujo terminal positivo é conectado a uma
chave Liga/Desliga, a um Led para sinalizar que o dispositivo está ligado e a
um regulador de tensão 7805 [21], conforme ilustrado na Figura 5. O regulador fornecer a tensão de 5V na
saída, necessária para a alimentação dos demais componentes do FlowMobbi. A
chave de liga/desliga foi empregada para evitar que bateria descarregue
rapidamente por alimentar o circuito continuamente. Por ser um dispositivo
portátil a chave só é habilitada após ser conectado ao conversor de fluxo instantes
antes de iniciar a parametrização no medidor.
O chip MAX-232
converte o padrão de comunicações serial RS-232, que provém do conversor de
vazão, para os níveis de tensão TTL [4], necessários ao módulo Bluetooth HC-05, conforme esquema
elétrico apresentado na Figura 5. Os capacitores ilustrados na Figura 5 são
necessários para o funcionamento adequado do MAX-232 e têm seus valores
tabelados pela TEXAS INSTRUMENTS [4]. Para efetuar as comunicações entre o medidor de vazão e o
Flowmobbi, um conector DB-9 é interligado ao MAX-232, conforme ilustrado na
Figura 5.

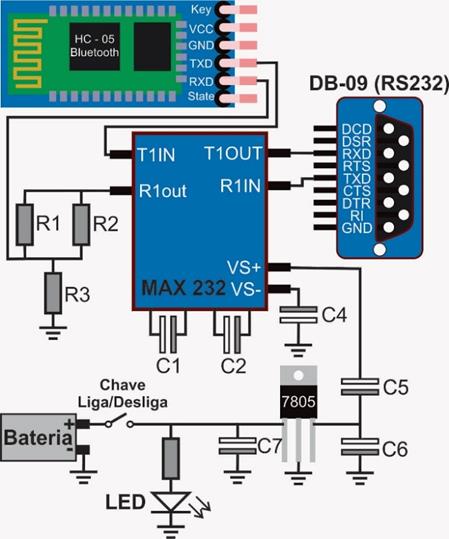

Figura 5: Esquema elétrico do FlowMobbi. Fonte: Autor
A saída do MAX-232
(R1Out), ilustrada na Figura 5, é padrão TTL com 5V de tensão,
entretanto, o módulo Bluetooth, precisa de uma tensão de 3,3V, no seu conector
de recepção (RXD), dessa forma foi utilizado um divisor de tensão com os
resistores R1, R2 e R3. Para proteção das conexões e maior durabilidade do
dispositivo o circuito apresentado na Figura 5 foi implementado em uma placa de
circuito impresso e junto com os componentes foram acondicionando em uma caixa
plástica protetora, conforme apresentado na fotografia da Figura 6.

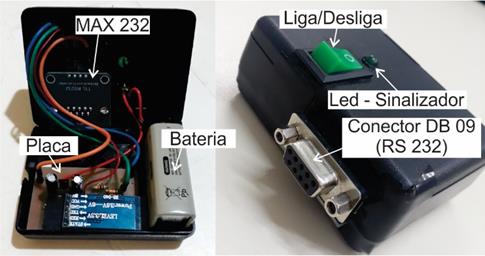

Figura 6: Fotografia do Flowmobbi, Dispositivo de
conversão montado. Fonte: Autor
A Figura 6
apresenta o dispositivo FlowMobbi que foi fabricado e instalado em dois
medidores sendo um MagMaster da ABB [2] e outro da Waterflux 3070 da Krohne [3]. Os dispositivos foram fabricados na
Escola Politécnica da Universidade de Pernambuco a um custo aproximado para os
materiais de R$ 75,00. Os testes realizados mostraram funcionamento adequado do
dispositivo e a parametrização desses dois conversores passou a ser realizada
pelo FlowMobbi, a uma distância de até 10m [5]. O FlowMobbi tem consumo de potência de
aproximadamente 100 mW, o que lhe confere uma autonomia de mais 25 horas
transmitindo com uma bateria 9V de 500 mAh.
Para que as
comunicações entre um dispositivo e o módulo Bluetooth ocorram de forma
correta, é necessário que ambos estejam configurados com o mesmo valor de taxa
de transmissão de dados, conhecido por baude rate. Como a taxa de transmissão
dos conversores eletromagnéticos de fluxo utilizados para os testes eram de
4800 baud, os módulos HC-05 foram configurados para essa taxa entrando no modo
de configuração do módulo Bluetooth com o auxílio do software Termite [22]. Nesse modo as configurações do HC-05
são alteradas por comandos AT [5].
O módulo Bluetooth
HC-05 possui uma senha, necessária para dar início ao seu pareamento. Assim,
cada dispositivo FlowMobbi possui uma senha de segurança para evitar que
pessoas desautorizadas possam utilizar o equipamento. Vale salientar que o
dispositivo não deve ser deixado permanentemente no conversor de fluxo e sim
conectado no início da parametrização e retirado ao final. Isso evita que o
dispositivo seja alvo de vandalismo, ou ainda que seja utilizado para
configuração indevida do conversor, o que levaria à prejuízos financeiros das
companhias que empregassem o equipamento.
3.3
Aplicativo
Android: FlowMobbiApp
Os smartphones,
por praticidade, foram escolhidos como ferramenta para configuração dos
medidores de fluxo. Para isso foi desenvolvido um aplicativo para Android na
plataforma MIT App Inventor, que é gratuita. A plataforma usa uma interface
gráfica que permite aos usuários criar aplicações arrastado e soltando objetos
visuais em sua área de trabalho [23].
Com o auxílio
da plataforma MIT App Inventor foi desenvolvido um aplicativo com três telas,
denominado FlowMobbiApp. A tela inicial do aplicativo, ilustrada na Figura 7, é
chamada de Home e possui dois botões, para que o usuário possa escolher entre
os dois tipos distintos disponíveis de configuração, Completa ou Rápida. Essas
configurações se referem aos parâmetros do conversor de fluxo que podem ser
alterados e estão descritas a seguir.

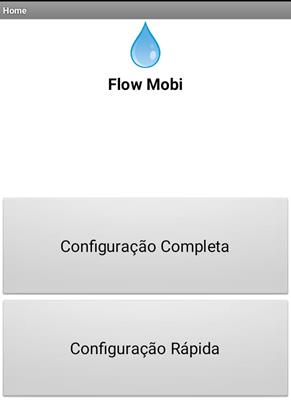

Figura 7: Tela Home do aplicativo. Fonte: Autor
Na
configuração completa é permitido ao usuário acessar todo o menu de
configurações do conversor de vazão, sendo possível realizar a leitura de
valores de vazão em tempo real e alterar seus parâmetros, tais como, correção,
unidade de engenharia e variáveis disponíveis no display [2]. A Figura 8 apresenta a Tela de configuração
completa, na qual por meio do botão Menu é possível configurar todas as
variáveis disponibilizadas pelo Modelo do Conversor ao qual o FlowMobbi está
conectado. A vantagem dessa configuração é que o profissional responsável tem
acesso a todos os parâmetros do conversor.

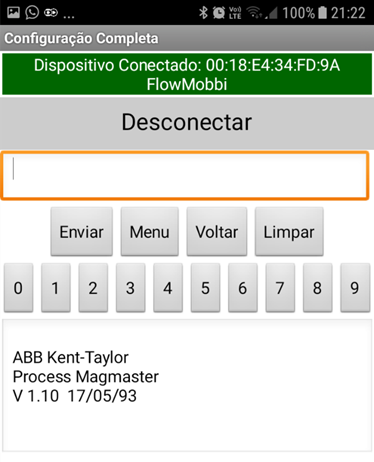

Figura 8: Tela de configuração completa. Fonte: Autor
Na
configuração rápida, cuja tela está apresentada na Figura 9, o usuário terá
acesso apenas as funções essenciais necessárias para realizar uma configuração
padrão para o funcionamento do sistema de medição. Ou seja, o usuário pode
alterar o fator multiplicativo da vazão “K Fator” e verificar a vazão. A
vantagem desta configuração é a maior rapidez, deixando a mostra apenas as
configurações mais utilizadas

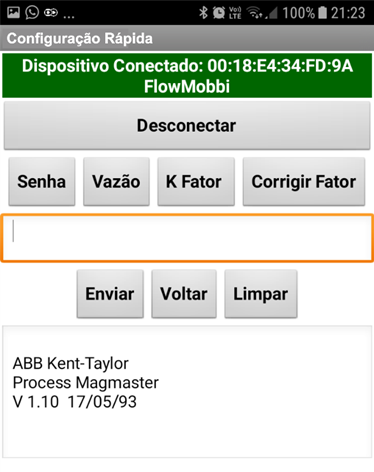

Figura 9: Tela de configuração rápida. Fonte: Autor
Após realizar
a instalação do aplicativo no smartphone e sua configuração para comunicar com
o módulo Bluetooth HC-05, é possível obter os dados do conversor, por
intermédio das Interfaces ilustradas nas Figuras 7 e 8. Os comandos de
parametrização são enviados por meio do aplicativo Android pelo smartphone
quando se aciona o botão “Enviar”. Assim, as configurações seguem para o módulo
Bluetooth e após a conversão dos níveis lógicos pelo Flowmobbi realiza a
parametrização no conversor do medidor de vazão.
O Flowmobbi
foi instalado em campo, conforme fotografia apresentada na Figura 10. As
equipes relataram que após realizar o pareamento do smartphone com o Flowmobbi
e o login de acesso ao conversor, tiveram acesso completo a todo o menu de
configurações do conversor de vazão. Entre as configurações mais utilizadas foram:
leitura de vazão, leitura de fator de correção, mudança no fator de correção e
mudança de unidade de engenharia.
Figura 10: Parametrização em campo. Fonte: Autor
O tempo de
execução das configurações depende da localização do conversor de vazão e do
número de parâmetros que devem ser alterados. Os testes realizados em campo
mostraram que a utilização do Flowmobbi leva a uma redução do tempo de execução
da manutenção que é maior quanto maior for a dificuldade de acesso ao conversor
de vazão. O maior ganho provocado pela utilização do Flowmobbi foi na
mobilidade, pois permitiu que os técnicos responsáveis pela manutenção pudessem
realizar a parametrização remotamente, trazendo mais conforto, segurança e
melhores condições de trabalho para a atividade.
O sistema é
muito mais barato para as companhias, do que a utilização de computadores
portáteis, pelas equipes de campo, ou a substituição dos conversores por outro
modelo já com comunicação sem fio, possibilitando assim uma economia com
equipamentos.
4
Conclusões
Os testes em
laboratório e em campo mostraram o funcionamento do sistema de parametrização
remota para os medidores de fluxo que não possuem tecnologia de acesso remoto. O
desenvolvimento dessa aplicação implicou em redução de gastos com computadores
portáteis, redução do tempo de configuração dos medidores de fluxo, maior
segurança da equipe durante a parametrização, além de evitar que os operadores
fiquem se deslocando entre o conversor de vazão e a estação pitométria.
Além disso, o
Flowmobbi pode ser utilizado em outras aplicações que utilizem comunicações
serial via RS-232 e precisem ser convertidas para níveis de tensão TTL afim de
se comunicar usando o padrão Bluetooth. Podendo levar maior praticidade e
segurança a outras aplicações.
Referências
[1] Griffiths, David J. “Introduction to
Electrodynamics” 3ª ed. Upper Saddle River NJ: Prentice Hall, 1999, pp. 301–303.
[2]
LIMITED,
ABB. MagMaster Instruction Manual. Stonehouse Gloucestershire, Disponível em: < https://library.e.abb.com/public/29e9709a43c1dfb3c1257b090058683d/IM_MM-SF_4.pdf>.
Acesso em:29 de abril de 2020. UK. 2005. 24 p.
[3] KRONE. Waterflux 3070. Duisburg,
Germany. 2012. 80 p. Disponível em: <
https://docplayer.com.br/43192333-Waterflux-3070-463-manual.html>. Acesso
em: 29 de abril de 2020.
[4] INSTRUMENTS, TEXAS. MAX232x
Dual EIA-232 Drivers/Receivers. Dallas, Texas Intruments Incorporated, 2014. 26
p.
[5]
Manual do
HC - 05. ITead Studio. Disponível
em :< https://datasheetspdf.com/pdf-file/1418730/ITead/HC-05/1
>. Acesso
em: 29 de abril de 2020.
[6] C. Li, Y. Su, R. Yuan, D. Chu and J. Zhu, "Light-Weight
Spliced Convolution Network-Based Automatic Water Meter Reading in Smart
City," in IEEE Access, vol. 7, pp. 174359-174367, 2019.
[7] S. Hsia, M. Sheu and Y. Chang, "Arrow-Pointer Sensor
Design for Low-Cost Water Meter," in IEEE Sensors Journal, vol. 13, no. 4,
pp. 1281-1287, April 2013
[8] E. A. Ponce, S. B. Leeb and P. A. Lindahl, "Know the
Flow: Non-Contact Magnetic Flow Rate Sensing for Water Meters," in IEEE
Sensors Journal, vol. 21, no. 1, pp. 802-811, 1 Jan.1, 2021.
[9]
K.
Balasubramanian and A. Cellatoglu, "Remote control techniques for selected
applications performed through internet," 2009 International
Conference on Control, Automation, Communication and Energy Conservation,
Perundurai, Tamilnadu, 2009, pp. 1-6.
[10] A. Saad, A. E. H. Benyamina and A. Gamatié, "Water
Management in Agriculture: A Survey on Current Challenges and Technological
Solutions," in IEEE Access, vol. 8, pp. 38082-38097, 2020.
[11] W. Sun, C. Liu and J. Zhu,
"A Remote Controlled Mobile Robot Based on Wireless
Transmission," 2018 2nd IEEE Advanced Information Management,
Communicates, Electronic and Automation Control Conference (IMCEC), Xi'an,
2018, pp. 2173-2176.
[12] Y. Hendriana and R. Hardi,
"Remote control system as serial communications mobile using a
microcontroller,"2016 International Conference on Information
Technology Systems and Innovation (ICITSI), Bandung, 2016, pp. 1-5.
[13] M. Poliakov, H. Wuttke and K. Henke,
"Cognitive remote laboratories for studying the elements of the smart
industry," 2018 IEEE 9th International Conference on Dependable
Systems, Services and Technologies (DESSERT), Kiev, 2018, pp. 475-478.
[14] E. Guimaraes et al., "REAL: a virtual laboratory for mobile robot
experiments," in IEEE Transactions on Education, vol. 46, no. 1, pp.
37-42, Feb. 2003.
[15] X. Zhang, D. Wang, F. Jiang, T. Lin and H. Xiang, "An
Optimal Regulation Method for Parallel Water-Intake Pump Group of Drinking
Water Treatment Process," in IEEE Access, vol. 8, pp. 82797-82803, 2020.
[16] I. Narayanan, A. Vasan, V. Sarangan, J. Kadengal and A.
Sivasubramaniam, "Little Knowledge Isn’t Always Dangerous—Understanding
Water Distribution Networks Using Centrality Metrics," in IEEE
Transactions on Emerging Topics in Computing, vol. 2, no. 2, pp. 225-238, June
2014.
[17] I. Petri, B. Yuce, A. Kwan and Y. Rezgui, "An
Intelligent Analytics System for Real-Time Catchment Regulation and Water
Management," in IEEE Transactions on Industrial Informatics, vol. 14, no.
9, pp. 3970-3981, Sept. 2018.
[18] J. V. Aguilar, P. Langarita, L. Linares and J. Rodellar,
"Automatic Control of Flows and Levels in an Irrigation Canal," in
IEEE Transactions on Industry Applications, vol. 45, no. 6, pp. 2198-2208,
Nov.-dec. 2009
[19] Fox,R.W., McDonald, A. T., Pritchard,
P. J. “Introdução à Mecânica dos Fluidos”, 8ª ed. West
Lafayette: LTC, 2014,
cap.8.
[20] Siqueira, Thiago. Bluetooth –
Características, protocolos e funcionamento. Universidade Estadual de Campinas.
Campinas, 2006. 6p.
[21] Semiconductor, National. LM78LXX
Series 3 – Terminal Positive Regulators. Americas Customer. 2003. 12p.
[22] CompuPhase. Termite: a simple RS232
terminal. Disponível em: < https://www.compuphase.com/software_termite.htm> Acesso em: 30 de
março de 2018.
[23]
Mit.
Anyone Can Build Apps That Impact the World. Disponível em: <http://appinventor.mit.edu/explore/>
Acesso em: 15 de abril de 2020
