1 INTRODUÇÃO

O conceito de sustentabilidade encontra-se presente na construção civil, onde o objetivo é a criação de compósitos a partir de materiais já existentes, buscando uma produção ambientalmente correta [1]. O compósito é obtido a partir da união de materiais (sendo uma matriz e um reforço) com o intuito de obter um produto com melhores propriedades do que quando analisados de forma isolada. Na engenharia, normalmente é utilizado um material cerâmico frágil (matriz) em conjunto com uma fibra dúctil (reforço) [2]. O reforço a ser utilizado pode ser sintético (fibras poliméricas) ou natural (fibras vegetais) [3].

O gesso é uma matriz cerâmica frágil de vasta aplicação na construção civil desde a antiguidade. No Brasil, o maior produtor dessa matéria-prima é o Polo Gesseiro do Araripe [4]. O gesso pode ser produzido a partir da gipsita ou de sulfatos de cálcio oriundos de resíduos industriais [5]. Na gipsita, as moléculas de água e sulfato de cálcio estão em camadas alternadas, enquanto no hemidrato, as moléculas de água estão dispostas entre as cadeias de sulfato de cálcio, o que facilita a perda de água sem danificar a estrutura [6].

O gesso apresenta entre suas características baixo custo de produção, capacidade de isolamento térmico e acústico, resistência ao fogo, versatilidade quanto a aplicação (revestimento ou fabricação de pré-moldados), além de apresentar a possibilidade de ser reciclado [7,8]. No entanto, as suas propriedades mecânicas são consideradas baixas quando comparadas a outros aglomerantes [9]. Deste modo, nas últimas décadas houve vários estudos relacionados com a melhoria das propriedades do gesso, como a produção de compósitos a partir da incorporação de fibras de bananeira, coco, caroá, sisal, cana-de-açucar, eucalipto, palma e bambu [3, 10-18].

O bambu pertence à família Poaceae e à subfamília Bambusoide, formando parte da ordem Graminaes, da classe Monocotyledoneae, que é uma divisão das Angiospermeae [19]. Os constituintes químicos básicos do bambu são celulose, hemicelulose e lignina. A celulose e a hemicelulose estão presentes na forma de holocelulose e a maior parte da celulose está presente na fibra. Já a lignina funciona como um aglutinante ou como uma matriz para as fibras de celulose [20]. Sua estrutura integrada ajuda a resistir ao ambiente natural, uma vez que uma fibra de bambu contém várias fibrilas que são compostas de muitas celuloses torcidas e alongadas. Assim, uma pequena fibra de aproximadamente 1 cm de comprimento pode ser dobrada em 180º ou mais. Desse modo, sua microestrutura contribui para a resistência ao vento ou a outras condições ambientais [21].

Diante disso, o presente trabalho visa analisar as propriedades mecânicas, térmicas e acústicas de um compósito formado por gesso e fibras de bambu. Dessa forma, busca-se contribuir com uma alternativa ambientalmente sustentável, que possa ser utilizada na construção civil.

2 MATERIAIS E MÉTODOS

Foram utilizados o gesso de fundição e fibras de bambu da espécie Bambusa Vulgaris, de 8 anos de idade, seco a temperatura ambiente por cerca de 2 meses. A fibra do bambu foi obtida por meio da trituração do colmo do bambu em uma Plaina Desengrossadeira de 12,5”. Em seguida, o material obtido foi peneirado em uma malha com abertura de 2,36 mm, sendo descartado o material retido na peneira, conforme mostra a Figura 1.

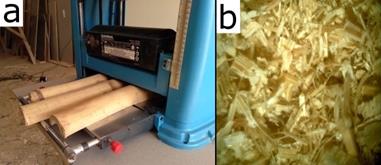

Figura 1 – a. Equipamento utilizado para produzir as fibras. b. Fibra de bambu.

Fonte: Os Autores.

Em etapas prévias foram realizadas quatro misturas com 6%, 10%, 15% e 20% de fibra e com a relação água/gesso de 0,8 e 0,9. A partir dessa análise inicial, observou-se que para adições acima de 10% de fibra de bambu, em relação a massa de gesso, houve um retardamento significativo no tempo de início da pega. Tal comportamento se deve à constituição do amido da fibra de bambu, que exposto a um meio fortemente alcalino se degrada em açúcares como a glicose, frutose e sacarose, chegando em alguns casos a inibir quase que totalmente a pega da mistura [10].

Desse modo, foram fixados os percentuais de 2, 4 e 6% de fibra em relação a massa de gesso. Além disso, quanto à relação água/gesso, ao aumentar a quantidade de água na mistura houve uma queda considerável das propriedades mecânicas. Assim, com o intuito de contornar esse problema, a relação

a/g foi fixada em 0,7 e 0,8, em vez de 0,8 e 0,9. O Quadro 1 mostra a matriz utilizada na pesquisa.

Quadro 1 – Matriz utilizada na pesquisa.

Fonte: Os Autores.

A caracterização do gesso utilizado na pesquisa está presente na Tabela 1.

Tabela 1 – Caracterização do gesso utilizado na pesquisa.

*A consistência normal deve ser apresentada como a relação água/gesso encontrada para a penetração de 30 ± 2 mm.

Fonte: Os Autores.

Os métodos utilizados tanto para os corpos de prova de referência, quanto para os corpos de prova com a adição de fibra, estão descritos no Quadro 2.

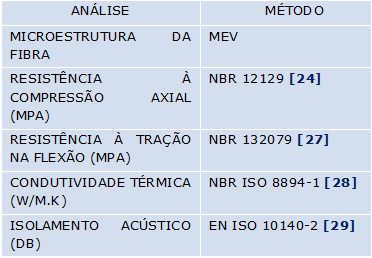

ANÁLISE MÉTODO
MICROESTRUTURA DA FIBRA MEV
RESISTÊNCIA À COMPRESSÃO AXIAL (MPA) NBR 12129 [24]
RESISTÊNCIA À TRAÇÃO NA FLEXÃO (MPA) NBR 132079 [27]
CONDUTIVIDADE TÉRMICA (W/M.K) NBR ISO 8894-1 [28]
ISOLAMENTO ACÚSTICO (DB) EN ISO 10140-2 [29]

Quadro 2 – Métodos utilizados para avaliar as propriedades.

Fonte: Os Autores.

3 RESULTADOS E DISCUSSÃO

Após a realização dos ensaios, os resultados obtidos permitiram uma avaliação da microestrutura, resistência mecânica à compressão e à tração, além da avaliação da capacidade de isolamento térmico e acústico do compósito gesso-fibra de bambu.

3.1 MICROESTRUTURA DA FIBRA E ASPECTO VISUAL DO COMPÓSITO

A Figura 2 mostra uma micrografia da fibra obtida por meio de microscópio eletrônico de varredura, onde é possível observar o sentido longitudinal da fibra com uma superfície irregular, com cavidades, microcavidades e relevos.

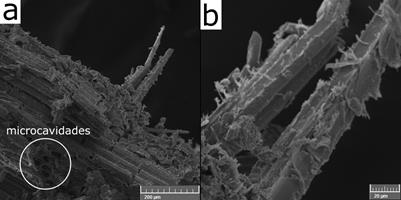

Figura 2 – Micrografia da fibra de bambu. a. Ampliação de 200x. b. Ampliação de 1000x.

Fonte: Os Autores.

Ao utilizar fibras de bambu como reforço, deve-

se levar em consideração a forma geométrica da seção transversal da fibra, que pode ser circular ou elíptica. A forma elíptica confere um maior empacotamento e melhor ancoragem na matriz do que as fibras de forma circular [30].

Na Figura 3 é possível ver a matriz do material de referência e a matriz do compósito.

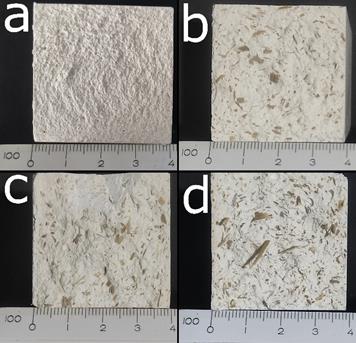

Figura 3 – Amostras do corpo de prova com relação água/gesso igual a 0,7 – escala 1/100. a. Material sem adição de fibra. b. Compósito com 2% de fibra. c. Compósito com 4% de fibra. d. Compósito com 6% de fibra.

Fonte: Os Autores.

Observa-se que as fibras estão dispostas de forma aleatória e apresentam um comprimento não uniforme. Tal configuração influencia nas propriedades mecânicas do compósito.

Quando se trata de elementos com fins estruturais uma atenção maior deve ser dada a distribuição das fibras na matriz, de modo que, é importante que as fibras sejam alinhadas considerando a direção dos esforços atuantes na estrutura. Nesses casos, costuma-se pensar no reforço com a incorporação de tecidos (fibras entrelaçadas em duas direções) a serem obtidos com as fibras de interesse [31, 32].

3.2 RESISTÊNCIA À COMPRESSÃO AXIAL

De acordo com a Figura 4, pode-se observar que o material moldado com a relação a/g de 0,7 apresentou um ganho de 3,36% na resistência com a adição de 2% de fibra. Com a adição de 4%, o ganho de resistência foi de 0,15%. No entanto, a adição de 6% de fibra, resultou em uma redução de 10,70% da resistência, em relação ao material de referência.

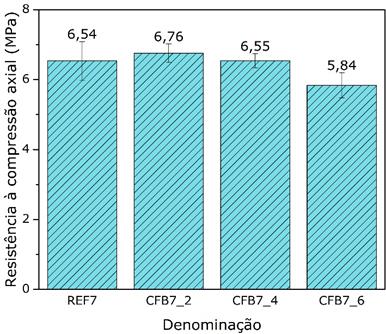

Figura 4 – Resistência à compressão com os corpos de prova moldados com a relação a/g de 0,7.

Fonte: Os Autores.

O resultado obtido está em consonância ao descrito na literatura, uma vez que foi observado que a resistência aumenta até determinado percentual e posteriormente começa a reduzir a medida em que é adicionado mais fibra [3, 33].

Segundo Alvarenga et al. [3], a redução da resistência com o aumento de fibras se dá em virtude do ar aprisionado entre as fibras e pela baixa aderência entre a fibra e a matriz de gesso.

Alvarenga et al. [3], avaliaram a adição de diferentes percentuais de bambu (0%, 5%, 10%, 15%, 20%, 25% e 30%) da espécie Bambusa tuldoides como reforço da matriz de gesso. Os autores puderam observar que a adição de até 15% de fibra levou a um incremento de resistência e que percentuais acima de 15% resultaram na redução da resistência, em relação ao valor de referência.

AL-Ridha et al. [33] verificou que a adição de 1% de fibra resultou em um aumento de 11,4% em relação ao material de referência, enquanto que a adição de 2% de fibra de sisal resultou num aumento de apenas 1,1% na resistência, ambos com a relação a/g de 0,5. No entanto, ao aumentar o comprimento da fibra, os pesquisadores observaram um aumento na resistência tanto com o percentual de 1%, quanto com 2% de fibra.

Para a relação água/gesso igual a 0,8, a adição de 2% de fibras resultou na redução da resistência à compressão em 22,33%, com a adição de 4% a redução foi de 14,38% e para 6% de fibra a redução foi de 23,86%, se comparado ao material de referência, conforme mostra a Figura 5.

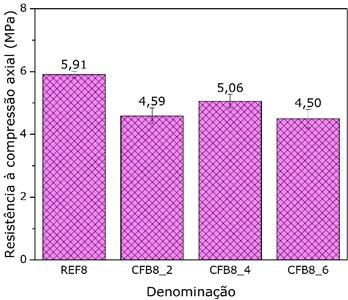

Figura 5 – Resistência à compressão com os corpos de prova moldados com a relação a/g de 0,8.

Fonte: Os Autores.

Esse comportamento foi diferente do observado por outros autores, que verificaram um aumento na resistência com a adição de até 2% e com a relação água/gesso próxima ou igual a 0,8 [16,17]. Essa diferença pode ser em virtude do tamanho das fibras usadas nas pesquisas, uma vez que Silva [13] observou que a adição de fibras com comprimentos maiores ou em um percentual maior, levaram a uma redução da resistência mecânica em relação a amostra de referência. As fibras usadas na presente pesquisa não tinham tamanhos e espessuras uniformes, o que pode ter contribuído de forma negativa na resistência à compressão.

Nunes [16] avaliou a adição de 0%, 1%, 2% e 3% de fibra de cana-de-açucar na matriz do gesso com a relação a/g de 0,8. A autora concluiu que houve aumento da resistência até a adição de 2%, acima desse valor houve redução da resistência. Araújo et al. [17] avaliaram a adição de 0%, 1%, 2% e 3% de fibra de cana-de-açucar, com uma relação a/g de 0,75. Os autores perceberam que com a adição de até 2% houve um acréscimo de resistência.

Segundo a NBR 13207 [26], o gesso de construção deve apresentar uma resistência mínima de 8,40 MPa. Vale ressaltar que, o valor normativo se refere a uma amostra moldada com a consistência normal, que não é o caso deste estudo. Sabendo que a relação água/gesso pode interferir diminuindo as propriedades mecânicas, era esperado que os corpos de prova com relação água/gesso 0,8 fossem inferiores aos produzidos com a proporção 0,7, como foi possível visualizar com os resultados.

3.3 RESISTÊNCIA À TRAÇÃO NA FLEXÃO

De acordo com as Figuras 6 e 7, é possível observar que a medida em que mais fibra foi adicionada, houve uma redução da resistência à tração na flexão, tanto para a relação a/g de 0,7 quanto 0,8, sendo os percentuais de redução, próximos para as duas relações a/g.

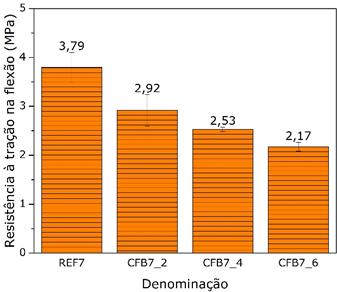

Figura 6 – Resistência à tração na flexão com os corpos de prova moldados com a relação a/g de 0,7.

Fonte: Os Autores.

Para a relação a/g de 0,7 a incorporação de fibra resultou em uma redução, em relação ao valor de referência, de 22,96%, 33,25% e 42,75% para as adições de 2%, 4% e 6%, respectivamente.

Quanto a relação a/g de 0,8 a redução foi, em relação ao valor de referência, de 25,40%, 36,83% e 40,63% para as adições de 2%, 4% e 6%, respectivamente.

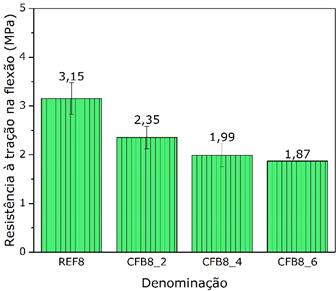

Figura 7 – Resistência à tração na flexão com os corpos de prova moldados com a relação a/g de 0,8.

Fonte: Os Autores.

Os resultados obtidos para a resistência à tração foram similares aos obtidos por Silva [13], que obteve uma menor resistência à tração ao adicionar 2% e 3% de fibras de coco e de caroá. No entanto, os resultados divergiram dos encontrados por outros pesquisadores.

Machado [10] identificou um aumento de 14,71% na resistência à flexão de placas de gesso com a adição de 15% de fibra de bambu da espécie Phyllostachus pubescens, em relação às placas sem fibra. Araújo et al. [17] observou um acréscimo na resistência com a adição de 1% de fibra de cana-de-açucar, no entanto, para valores acima de 1% houve uma redução na propriedade. Oliveira et al. [14] avaliou a adição de 0%, 2,5%, 5%, 7,5% e 10% de fibra de madeira de eucalipto e obteve um aumento progressivo da resistência à flexão com o aumento da porcentagem de reforço.

Segundo Beraldo [34], em seu estudo sobre compósitos reforçados com fibra de bambu, foi constatado que para se obter maiores resistências mecânicas a fibra deve receber um tratamento prévio, uma vez que a modificação química remove parcialmente hemicelulose, lignina, resíduos e graxas solúveis em meio alcalino, provocando a diminuição no grau de agregação das microfibrilas, resultando em fibras mais resistentes. Além disso, o uso de fibras descontínuas e dispostas aleatoriamente, segundo Callister [35], reduz a sua eficiência a apenas 1/5, quando comparada a essa mesma fibra utilizada de forma continua e unidirecional.

3.4 CONDUTIVIDADE TÉRMICA

De acordo com a Figura 8, é possível observar que os valores obtidos com a adição de fibra, em relação ao material de referência (REF7), mantiveram-se próximos.

De maneira geral, a adição da fibra levou a uma pequena redução da condutividade térmica, de modo que, para a relação a/g de 0,7 a incorporação de fibra resultou em uma redução, em relação à referência, de 8,16%, 4,08% e 10,20% para as adições de 2%, 4% e 6%, respectivamente.

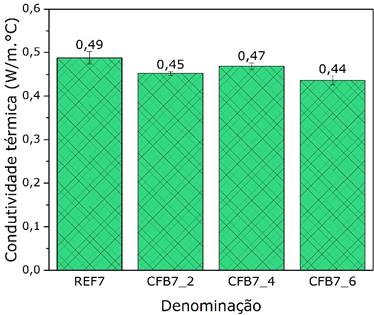

Figura 8 – Condutividade térmica dos corpos de prova com relação água/gesso igual a 0,7.

Fonte: Os Autores.

Com a relação a/g de 0,8 também foi observado que os valores obtidos foram próximos entre si, sendo possível observar uma redução sutil com a adição de 4% e 6%, em relação ao material de referência, conforme a Figura 9. A redução foi de 8% e 6%, para adição de 4% e 6%, respectivamente.

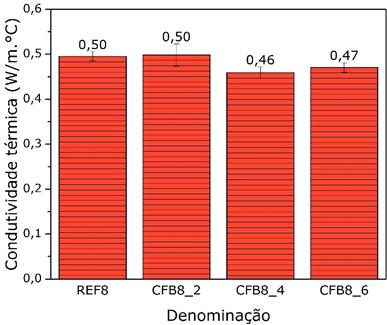

Figura 9 – Condutividade térmica dos corpos de prova com relação água/gesso igual a 0,8.

Fonte: Os Autores.

Os valores obtidos ficaram abaixo dos encontrados por Nunes [16], que obteve uma redução de 50% na condutividade térmica, em relação ao material de referência, com a adição de

3% de bagaço de cana-de-açucar e relação a/g de 0,8.

Desse modo, pode-se inferir que, no presente trabalho, a condutividade térmica não teve um comportamento proporcional ao aumento da relação água/gesso e o percentual de fibras adicionado. Mazzeto et al. [36] afirma que as propriedades térmicas dos compósitos reforçados com fibra de bambu melhoraram consideravelmente após o tratamento químico nas fibras, assim, o fato das fibras de bambu utilizadas no presente trabalho estarem in natura pode ter contribuído para o presente resultado.

3.5 ISOLAMENTO ACÚSTICO

Mediante os valores obtidos no método da câmara reverberante para os níveis de pressão sonora (NPS) com o decibelímetro, os níveis de pressão sonora médios foram calculados em cada ponto da câmara emissora, assim como na câmara receptora, repetindo-se o processo em cada corpo de prova dos grupos estudados. Assim sendo, a Figura 8 traz os resultados obtidos da diferença de pressão sonora, calculada em relação aos resultados dos NPS, em função das frequências em banda de oitava.

A diferença do nível de pressão sonora relaciona-se à capacidade de isolamento do material analisado de forma diretamente proporcional, ou seja, quanto maior a diferença do nível de pressão sonora, maior é a capacidade de isolamento. É possível compreender essa relação entendendo que a diferença se dá pela subtração do NPS1 (emissora) no NPS2 (receptora), indicando o quanto o ruído foi mais atenuado na câmara receptora em relação à câmara emissora, a qual se encontra sob influência do isolante acústico aplicado.

Deparando-se com as diferenças de níveis de pressão expostos nas Figuras 10 e 11 é possível observar que ambos os grupos estudados demonstram capacidade de isolamento, sendo maiores os resultados nas faixas de frequência de 4000Hz e 8000Hz quando comparados às frequências mais baixas.

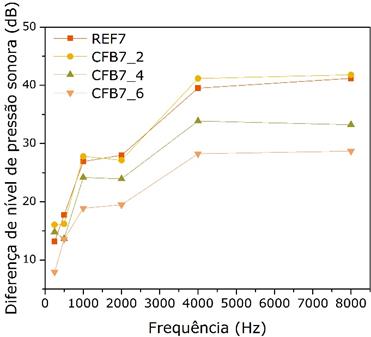

Figura 10 – Isolamento acústico – Diferença de nível de pressão sonora para o material com relação água/gesso igual a 0,7.

Fonte: Os Autores.

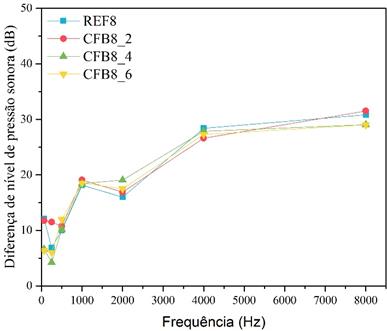

Figura 11 – Isolamento acústico – Diferença de nível de pressão sonora para o material com relação água/gesso igual a 0,8.

Fonte: Os Autores.

Em seu estudo, Simões [37] avaliou o comportamento acústico de diversos materiais absorventes, como exemplo, a lã de vidro, lã de rocha, espuma de melamina e poliuretano e concluiu que materiais porosos são mais absorventes nas altas frequências, nos sons agudos. Por outro lado, a absorção dos sons graves (baixa frequência) e médios depende de grandes espessuras do material, o que naq21 prática dificilmente se aplica. Silva [38] afirma que o isolamento acústico é regido pela lei da massa ou da densidade, na qual o isolamento característico de uma parede está ligado à sua massa, afirmando que se dobrá-la há um aumento de aproximadamente 4 dB em sua capacidade de isolamento.

Os resultados obtidos na presente pesquisa, foram similares aos observados por Nunes [16], que avaliou o isolamento acústico em compósitos de bagaço de cana-de-açucar, sendo avaliados percentuais de adição do bagaço de 0%, 1%, 2% e

3% em relação a massa de gesso. Ademais, é possível perceber que, em média, as máximas diferenças de propagação da onda sonora se encontram no grupo de 2% de fibra de bambu e relação água/gesso de 0,7.

Veloso et al. [39], ao realizar uma comparação entre os compósitos constituídos de fibras de bambu e gesso, não encontrou variações significativas nas diferenças da quantidade de decibéis atenuados proporcionalmente ao aumento da porcentagem de resíduo implementado, o que também foi identificado neste trabalho.

4 CONCLUSÕES

A partir dos resultados obtidos pôde-se chegar às seguintes conclusões:

l A adição de 2% de fibras com a relação água/gesso de 0,7 levaram a um aumento da resistência à compressão do corpo de prova. Já a adição de 4% ou 6% de fibra, levou a uma redução da resistência, em relação ao material sem fibras. Quanto aos corpos de prova com relação a/g de 0,8, a adição de fibra resultou em uma resistência à compressão inferior aos de referência, para todos os percentuais.

l Quanto à resistência à tração na flexão, a adição de fibra levou à redução da resistência, para todos os percentuais de adição e para as duas relações água/gesso avaliadas.

l A adição de fibras contribuiu positivamente para a redução da condutividade térmica. O melhor resultado foi obtido com a adição de 6% de fibra, tanto para a relação a/g de 0,7, quanto 0,8.

l Em relação ao isolamento acústico, não houve uma relação linear entre o aumento da adição de fibras de bambu à matriz e o aumento da atenuação dos ruídos. No entanto, para todos os grupos estudados, a capacidade de isolamento acústico foi maior nas faixas de frequência de 4000Hz e 8000Hz, quando comparados às frequências mais baixas.

l Após a análise desses resultados é possível afirmar que a adição de fibras mostrou-se eficaz quando se busca isolamento térmico ou acústico. De modo que a adição de 2% de fibra influenciou positivamente nas propriedades acústicas e que a adição de 6% de fibra foi a mais eficiente para o isolamento térmico.

REFERÊNCIAS

[1] FERREIRA, Fernanda Cavalcanti. Estudo de caracterização do gesso para revestimento produzido no Polo Gesseiro do Araripe. 2017. 200f. Dissertação (Mestrado em Engenharia Civil) – Departamento de Engenharia Civil, Centro de Tecnologia e Geociências, Universidade Federal de Pernambuco, Recife, 2017. Disponível em: https://repositorio.ufpe.br/handle/123456789/26315. Acesso em: 27 ago. 2023 às 9h30min.

[2] BUDINSKI, Kenneth G; BUDINSKI, Michael K. Engineering Materials Properties and Selection. 5 ed., New Jersey, Prentice Hall International, 1996.

[3] ALVARENGA, Bruna Lopes et al. Avaliação física e mecânica de compósitos de gesso reforçados com fibra de Bambusa tuldoides. Revista Matéria, v.27, n.2, p. 6, out. 2022. DOI: https://doi.org/10.1590/S1517-707620220002.1387. Disponível em: https://www.scielo.br/j/rmat/a/PgsBkYBHkCdp9jx9gHhWvQb/abstract/?lang=pt Acesso em: 09 set. 2023 às 15h50min.

[4] FERREIRA, Fernanda Cavalcanti; SOUSA, José Getúlio Gomes de; CARNEIRO Arnaldo Manoel Pereira. Caracterização mecânica do gesso para revestimento produzido no Polo Gesseiro do Araripe. Ambiente Construído, v. 19, n. 4, p. 207-221, out./dez. 2019. DOI: https://doi.org/10.1590/s1678-86212019000400352. Disponível em: https://www.scielo.br/j/ac/a/YNtm5WcPD4ph74kW6hwSRnz/# Acesso em: 08 set. 2023 às 9:40.

[5] JOHN, Vanderley Moacy; CINCOTTO, Maria Alba. Gesso de Construção Civil, In: Isaia, G. C. (ed.). Materiais de Construção Civil. São Paulo: IBRACON, 2017. 3ed., p. 728-760.

[6] CHAROLA, Asuncion Elena; PÜHRINGER, Josef; STEIGER, Michael. Gypsum: a review of its role in the deterioration of building materials. Environmental Geology, v. 52, n. 2, p. 339–352, 2007. DOI: https://doi.org/10.1007/s00254-006-0566-9.

[7] GARG, Mridul; PUNDIR, Aakanksha; SINGH, Randhir. Modifications in water resistance and engineering properties of β-calcium sulphate hemihydrate plaster-superplasticizer blends. Materials and Structures, v. 49, p. 3253–3263, 2016. DOI: https://doi.org/10.1617/s11527-015-0717-0.

[8] PINHEIRO, Sayonara Maria de Moraes. 2011. 330f. Gesso reciclado: avaliação das propriedades para uso em componentes. Tese (Doutorado em Engenharia Civil) – Faculdade de Engenharia Civil, Arquitetura e Urbanismo, Universidade Estadual de Campinas, Campinas, 2011. Disponível em: https://doi.org/10.47749/T/UNICAMP.2011.839715. Acesso em: 30 ago. 2023 às 10h40min.

[9] BAUER, Luiz Alfredo Falcão. Materiais de construção. 5 ed., vol. 1, Rio de Janeiro, LTC, 2008.

[10] MACHADO, Luís Miguel Ferreira Leite de Novaes. 2011. 137f. Material Compósito - Propriedades do aglomerado de Gesso e Partículas Fragmentadas de Bambu (Phyllostachys Edulis). Dissertação (Mestrado em Tecnologia e gestão de construções) - Instituto Superior de Engenharia do Porto, Porto, 2011. Disponível em: http://hdl.handle.net/10400.22/2766. Acesso em: 30 ago. 2023 às 12h20min.

[11] CUNHA, Natália Cristina Martins da. Isolamento sonoro em salas de aula: o caso particular do efeito da colmatação de frinchas em portas. 2014. 104 f. Dissertação (Mestrado em Engenharia Civil) – Departamento de Engenharia Civil, Universidade do Porto, Porto. 2014. Disponível em: https://hdl.handle.net/10216/76023. Acesso em: 30 ago. 2023 às 15h.

[12] BRANDÃO, Catharine Pereira. Compósito com matriz de gesso e reforço de manta de sisal. 2015. 102f. Dissertação (Mestrado em Engenharia Ambiental Urbana) – Escola Politécnica, Universidade Federal da Bahia, Salvador, 2015. Disponível em: https://repositorio.ufba.br/handle/ri/19533. Acesso em: 30 ago. 2023 às 16h.

[13] SILVA, Aoliabe Pedro da. Determinação das propriedades mecânicas de compósitos de gesso reforçados com polímeros e fibras naturais. 2018. 97f. Dissertação (Mestrado em Ciência dos Materiais) – Universidade Federal do Vale do São Francisco, Juazeiro, 2018. Disponível em: http://www.univasf.edu.br/~tcc/00000e/00000ea8.pdf. Acesso em: 01 set. 2023 às 8h.

[14] OLIVEIRA, André da Silva et al. Compósitos com matriz de gesso reforçada com fibras de madeira de eucalipto. Scientia Forestalis, v. 48, n. 127, Set. 2020. DOI: https://doi.org/10.18671/scifor.v48n127.23. Disponível em: https://www.ipef.br/publicacoes/scientia/nr127/2318-1222-scifor-48-127-e3260.pdf . Acesso em: 30 ago. 2023 às 18h.

[15] RACHEDI, Mokhtar; KRIKER, Abdelouahed. Thermal properties of plaster reinforced with date palm fibers. Civil and Environmental Engineering, v. 16, n. 2, p. 259-266, Dez. 2020. DOI: https://doi.org/10.2478/cee-2020-0025. Disponível em: https://intapi.sciendo.com/pdf/10.2478/cee-2020-0025#:~:text=The%20thermal%20conductivity%20decreased%20when,fibers%20of%2040%20mm%20length. Acesso em: 31 ago. 2023 às 16h25min.

[16] NUNES, Jéssica Danielly de Lima. Análises mecânica, térmica e acústica de um compósito de gesso reforçado com fibras do bagaço de cana-de-açúcar. 2022. 85f. Dissertação (Mestrado em Ciência dos Materiais) – Universidade Federal do Vale do São Francisco, Juazeiro, 2022. Disponível em: http://www.univasf.edu.br/~tcc/000025/00002541.pdf. Acesso em: 01 set. 2023 às 18h40min.

[17] ARAÚJO, Ana Lídia Alves de et al. Incorporação de fibras do bagaço de cana-de-açúcar e do sisal na massa de gesso para melhoria das propriedades físico-mecânicas. In: II CONGRESSO INTERNACIONAL DA DIVERSIDADE DO SEMIÁRIDO, 2017. Anais [...] Realize Editora: Campina Grande, 2017. Disponível em: <https://editorarealize.com.br/artigo/visualizar/33583>.

[18] PINTO, Carolina del Pilar; CÉSAR, Sandro; FERNANDES Ricardo. Influence of sisal fibers on the thermal behavior of gypsum matrix composites. The Journal of Engineering and Exact Sciences, v.8, n.4, Abr. 2022. Disponível em: https://periodicos.ufv.br/jcec/article/download/14149/7284/64653 Acesso em: 01 set. 2023 às 15h.

[19] GHAVAMI, Khosrow. BARBOSA, Normando Perazzo. Bambu. In: Isaia, G. C. (ed.). Materiais de Construção Civil. São Paulo: IBRACON, 2017. 3ed., p. 1566-1592.

[20] JAIN, Seema; KUMAR, Rakesh; JINDAL, U.C. Mechanical behaviour of bamboo and bamboo composite. Journal of Materials Science, v. 27, p. 4598–4604, Set. 1992. DOI: https://doi.org/10.1007/BF01165993. Disponível em: https://link.springer.com/article/10.1007/BF01165993. Acesso em: 12 set. 2023 às 9h.

[21] RAY, ASIM KUMAR et al. Microstructural characterization of bamboo. Journal of Materials Science, v. 39, p. 1055–1060, Fev. 2004. DOI: https://doi.org/10.1023/B:JMSC.0000012943.27090.8f. Disponível em: https://link.springer.com/article/10.1023/B:JMSC.0000012943.27090.8f. Acesso em: 04 out. 2023 às 11h30min.

[22] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 12128: Gesso para construção: Determinação das propriedades físicas da pasta. Rio de Janeiro, 2019.

[23] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 12129: gesso para construção: determinação das propriedades mecânicas. Rio de Janeiro, 2019.

[24] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 12129: Gesso para construção: Determinação das propriedades mecânicas. Rio de Janeiro, 1991.

[25] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 13207: Gesso para construção civil - Requisitos. Rio de Janeiro, 2017.

[26] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 13207: Gesso para construção civil - Requisitos. Rio de Janeiro, 1994.

[27] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 13279: argamassa para assentamento e revestimento de paredes e tetos — determinação da resistência à tração na flexão e a compressão. Rio de Janeiro, 2005.

[28] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR ISO 8894: materiais refratários - determinação de condutividade térmica – Parte 1: método fio-quente (arranjo cruzado e termômetro de resistência). São Paulo, 2014.

[29] ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR ISO 5022: produtos refratários conformados - amostragem e ensaios de aceitação. São Paulo, 2014.

[30] COSTA, Deibson Silva da; FUJIYAMA, Roberto Tetsuo. Caracterização mecânica, física e microestrutural de bambu da espécie Bambusa vulgaris cv vittata (Rivière & C. Rivière). In: 66º CONGRESSO DA ASSOCIAÇÃO BRASILEIRA DE METALURGIA, MATERIAIS E MINERAÇÃO, 2011. Anais [...] Blucher Proceedings: São Paulo, 2011. Disponível em: <https://abmproceedings.com.br/ptbr/event/66-congresso-anual-da-abm-2/articles>.

[31] CALDAS, Bruno Gomes Silveira. Estrutura sanduíche de matriz poliéster reforçado com tecido de sisal conformado por infusão a vácuo. 2014. 121f. Dissertação (Mestrado em Engenharia Ambiental Urbana) – Universidade Federal da Bahia, Salvador, 2014. Disponível em:https://repositorio.ufba.br/bitstream/ri/19520/1/Disserta%C3%A7%C3%A3o%20MEAU_Bruno%20Gomes%20Silveira%20Caldas.pdf. Acesso em: 26 abr. 2024 às 17h.

[32] CARVALHO, Ricardo Fernandes. Compósitos de fibras de sisal para uso em reforço de estruturas de madeira. 2005. 133f. Tese (Doutorado em Ciência e Engenharia de Materiais) - Universidade de São Paulo, São Carlos, 2005. Disponível em: https://teses.usp.br/teses/disponiveis/88/88131/tde-10062005-184350/publico/tesericardo.pdfhttps://teses.usp.br/teses/disponiveis/88/88131/tde-10062005-184350/publico/tesericardo.pdf. Acesso em: 26 abr. 2024 às 20h.

[33] AL-Ridha, Ahmed S. D. et al. Effect of Chopped Sisal fiber (CSF) on enhancing the compressive strength of Local Plaster of Paris (LPOP). Materials Today: Proceedings, v. 47, n. 10, p. 2575-2579, 2021. DOI: https://doi.org/10.1016/j.matpr.2021.05.063. Disponível em: https://www.sciencedirect.com/science/article/abs/pii/S2214785321036397#:~:text=Conclusions.&text=The%20usage%20of%20CSF%20leads,the%20compressive%20strength%20of%20LPOP. Acesso em: 02 set. 2023 às 16h.

[34] Beraldo, Antônio Ludovico; AZZINI, Anisio. Efeito de Modificações da Matriz na Resistência à Compressão de Compósitos Bambu-Cimento. In: Encontro Brasileiro em Madeiras e em estruturas de madeira, p. 275-282, 1998, Florianópolis. Anais [...] IBRAMEM: São Carlos, 1998.

[35] CALLISTER JÚNIOR, William D. Ciência e engenharia de materiais: Uma Introdução. 8. ed. Rio de Janeiro: LTC, 2012.

[36] MAZZETO, S. E. et al. Fibras de bambu como carga de reforço em materiais compósitos: fonte alternativa, econômica e sustentável. Bambus no Brasil: da biologia à tecnologia”, In: DRUMOND, P. M.; WIEDMAN, G., 1ed., Rio de Janeiro: ICH, 2017.

[37] SIMÕES, Flávio Maia. Acústica Arquitetônica. Procel Edifica. Rio de Janeiro:, 2011. p. 11-22.

[38] SILVA, Péricles. Acústica arquitetônica e condicionamento de ar. 5 ed., Belo Horizonte: EDTAL E. T. Ltda, 2005.

[39] VELOSO, Maria Cecíllia Ramos de Araújo et al. Produção e caracterização de compósitos à base de gesso reforçado com partículas de resíduo da agroindústria do cacau. Revista Matéria, v. 26, n.1, 2021. DOI: https://doi.org/10.1590/S1517-707620210001.1245. Disponível em: https://www.scielo.br/j/rmat/a/jvd6k4qJzp7nww9HkDK3SnL/abstract/?lang=pt#. Acesso em: 05 set. 2023 às 17h35min.
