1 Introdução
Nos últimos anos o Brasil tem passado por um aumento no custo de energia elétrica devido à diminuição dos níveis dos reservatórios, o que tem obrigado o acionamento das usinas termelétricas, que possuem um custo de geração mais elevado que as usinas hidrelétricas. Esse aumento no custo da energia elétrica vem sendo sinalizado através do controle de bandeiras tarifárias, criado a partir do ano de 2015 e inserido na conta de energia enviada pelas concessionárias [1].
Nesse cenário de aumento de custo de energia elétrica, surge a necessidade de se criarem alternativas para o suprimento do sistema elétrico nacional, ou seja, não se limitar a fontes hidrelétricas.
Considerando os aspectos mencionados e visando uma possível solução para iluminação de arruamentos em regiões isoladas, trechos de rodovias, indústrias com grandes extensões de área, entre outras aplicações similares, este trabalho propõe apresentar de forma simplificada e objetiva, como uma alternativa ao abastecimento de energia nas áreas citadas, um sistema híbrido (energia solar e eólica) e autônomo (baterias).
Tendo em vista o contexto apresentado, é importante ressaltar que sistemas para a geração de energia elétrica a partir de fontes renováveis de energia, apresentam, cada vez mais contribuições energéticas, com o mínimo impacto ambiental, sendo bastante importante aprofundar-se nos estudos destas tecnologias [2].
Em relação a tecnologia eólica-fotovoltaica, é importante frisar que a radiação solar e o e a energia dos ventos podem se mostrar complementares para alguns locais. Assim, para determinadas aplicações esses sistemas podem apresentar algumas vantagens em relação aos que utilizam apenas uma dessas tecnologias, pois a confiabilidade do sistema é reforçada [2].
Sendo assim, para locais isolados o uso de sistemas híbrido eólico-fotovoltaico pode ser ineficiente se considerarmos que determinados dias não chove e tão pouco venta. Então, surge a necessidade de uma complementação, que pode ser um sistema híbrido eólico-fotovoltaico e autônomo com a utilização de baterias. Essa arquitetura é complementada com a presença de um controlador de carga.

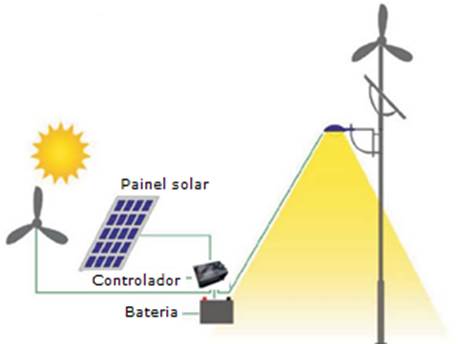

Em síntese, a Figura 1 mostra a arquitetura do sistema híbrido eólico-fotovoltaico e autônomo, escopo deste trabalho.
Figura 1: Sistema híbrido eólico-fotovoltaico autônomo.
Fonte: Imagem adaptada de [3].
Nesse sentido, vale ressaltar que o objetivo deste artigo é descrever os passos a serem seguidos e os detalhes a serem observados para o desenvolvimento de um sistema híbrido eólico-fotovoltaico e autônomo. No entanto, diversos outros estudos e projetos devem ser feitos para a escolha de um sistema de iluminação para áreas isoladas, principalmente, um estudo de viabilidade. Atualmente, os preços dos equipamentos têm sofrido alterações significativas e podem inviabilizar uma configuração como a apresentada, dessa forma, há uma importância de um estudo de viabilidade para um caso específico, com as características do ambiente e demais variáveis envolvidas.
Por fim, salienta-se que o estudo, do ponto de vista do objetivo, foi desenvolvido de forma descritiva. Em relação ao ponto de vista da natureza, na forma de aplicação prática e, quanto aos procedimentos empregados no estudo, utilizou-se da pesquisa bibliográfica. Por último, em relação a abordagem do problema, a pesquisa teve uma abordagem qualitativa.
Dito isso, a seguir são detalhados os componentes do sistema apresentado na Figura 1.
2 Componentes de sistemas híbridos eólicos-fotovoltaico e autônomos
Os componentes de um sistema híbrido eólico-fotovoltaico e autônomo que necessitam ser dimensionados e detalhados são os seguintes: sistema de iluminação, sistema eólico (aerogerador), painéis fotovoltaicos, sistema de armazenamento de energia (baterias) e o controlador de carga. Prosseguindo-se, a seguir, são apresentadas as características dos componentes do sistema em análise.
2.1 Sistema de iluminação
O objetivo deste tópico é de esclarecer como é feita a escolha da luminária a ser utilizada no sistema. Ressalta-se que, objetivo do estudo em questão não é detalhar os cálculos necessários para a determinação da luminária do sistema em análise, por isso, serão adotadas premissas para se definir um equipamento que possa ser utilizado como referência para o dimensionamento dos demais componentes da arquitetura híbrida apresentada. Para um caso concreto deve-se fazer estudos luminotécnicos e, também, de viabilidade, ponderando o custo-benefício de cada luminária disponível no mercado. Um software bastante utilizado em estudos luminotécnico é o DiaLux da Dial.
Considerando o contexto apresentado e as recentes tecnologias aplicadas a sistemas de iluminação, apesar de ter sido inventado em 1961, os Light Emitting Diodes (LED[1]s), diodos emissores de luz, somente, chegaram ao ramo de iluminação em 1999. Atualmente, várias cidades já iniciaram sua adoção na iluminação de vias públicas em contrapartida as luminárias de vapor de sódio. Sendo assim, no estudo proposto será adotada uma luminária com lâmpada LED. Antes, porém, será necessário o entendimento da iluminação de vias públicas, na concepção das concessionárias de energia elétrica [4].
No estado de Pernambuco a concessionária responsável por dar as diretrizes e padrões no serviço de iluminação pública é a Companhia Energética de Pernambuco (CELPE), empresa pertencente ao Grupo Neoenergia. Para essa concessionária a iluminação pública nada mais é que um serviço público que tem por objetivo exclusivo iluminar os logradouros públicos, de forma periódica, contínua ou eventual [5].
Em relação aos padrões (altura de instalação da luminária, potência da lâmpada, espaçamento entre luminárias e outros) adotados pela concessionária, há detalhes que precisam ser considerados, como: classe de iluminação da via, iluminação média mínima exigida pela via, vão médio a ser considerado na instalação das luminárias e altura de montagem mínima necessária.
Nesse sentido, considerar-se-á, inicialmente, os padrões da CELPE para uma predefinição da carga. Todavia, existem iluminação de vias, como de condomínios fechados, de empresas e outras, em áreas isoladas, que não necessariamente vão seguir o padrão da concessionária de energia local. É possível que, em alguns casos, seja necessário, apenas, utilizar as normas da ABNT – Associação Brasileira de Normas Técnicas. Assim, a seguir são adotadas algumas premissas para a definição da carga que será utilizada como referência na arquitetura em questão.
De acordo com os padrões da CELPE [5], existem 3 tipos de lâmpadas utilizadas na iluminação pública: vapor de sódio (VS) de 70W, 150W e 250W.
O que definirá qual a potência a ser utilizada é a classificação do tipo de via e fluxo de veículos. O Quadro 1 define a classificação quanto ao volume de tráfego de veículos motorizados em vias públicas [6].
Quadro 1: Classificação das vias quanto ao volume de tráfego.
|
Classificação |
Volume de tráfego noturnoa de veículos por hora, em ambos os sentidosb, em pista única |
|
Leve (L) |
150 a 500 |
|
Médio (M) |
501 a 1200 |
|
Intenso (I) |
Acima de 1200 |
|
Valor máximo das médias horárias obtidas nos períodos compreendidos entre 18 h e 21 h. Valores para velocidades regulamentadas por lei. NOTA: Para vias com tráfego menor do que 150 veículos por hora, consideram-se as exigências mínimas do grupo leve (L) |
|
Fonte: NBR 5101 (2012).
O Quadro 2 define a classe de iluminação para cada tipo de via para tráfego de veículos [6].
Quadro 2: Classes de iluminação para cada tipo de via.
|
Descrição da via |
Classe de iluminação |
|
Vias de trânsito rápido; vias de alta velocidade de tráfego, com separação de pistas, sem cruzamentos em nível e com controle de acesso; vias de trânsito rápido em geral; Autoestradas: |
|
|
Volume de tráfego intenso |
V1 |
|
Volume de tráfego médio |
V2 |
|
Vias arteriais; vias de alta velocidade de tráfego com separação de pistas; vias de mão dupla, com cruzamentos e travessias de pedestres eventuais em pontos bem definidos; vias rurais de mão dupla com separação por canteiro ou obstáculo: |
|
|
Volume de tráfego intenso |
V1 |
|
Volume de tráfego médio |
V2 |
|
Vias coletoras; vias de tráfego importante; vias radiais e urbanas de interligação entre bairros, com tráfego de pedestres elevado: |
|
|
Volume de tráfego intenso |
V2 |
|
Volume de tráfego médio |
V3 |
|
Volume de tráfego leve |
V4 |
|
Vias locais; vias de conexão menos importante; vias de acesso residencial: |
|
|
Volume de tráfego médio |
V4 |
|
Volume de tráfego leve |
V5 |
Fonte: NBR 5101 (2012).
Já o Quadro 3 define a iluminância média mínima para cada classe de iluminação de via [6].
Quadro 3: Requisitos mínimos de iluminância média mínima para cada classe de iluminação.
|
Classificação |
Iluminância média mínima Eméd.mín. lux |
|
V1 |
30 |
|
V2 |
20 |
|
V3 |
15 |
|
V4 |
10 |
|
V5 |
5 |
Fonte: NBR 5101 (2012).
Quadro 4: Configuração da grade de referência de acordo com a classe de iluminação da via.
|
Classificação de iluminação da via |
V1 |
V2 |
V3 |
V4 |
V5 |
|
Vão médio (m) |
40 |
35 |
35 |
35 |
35 |
|
Altura de montagem (m) |
12 |
9 |
8 |
8 |
7 |
|
Número de faixas de trânsito da via |
4 |
4 |
3 |
3 |
3 |
|
Largura por faixa da via (m) |
3 |
2,7 |
3 |
3 |
2,7 |
|
Largura total da via/calha (m) |
9 |
8,1 |
9 |
9 |
8,1 |
|
Avançoa(m) |
3 |
2,5 |
1,5 |
1,5 |
1,5 |
|
a O avanço corresponde à distância entre o início da grade sob a luminária (do meio-fio) até a extremidade do braço onde é montada a luminária. |
|||||
Fonte: NBR 5101 (2012).
Em resumo, para projetos de iluminação pública, os seguintes parâmetros principais devem ser levados em consideração: classe de iluminação da via (V1, V2, V3, V4 e V5), iluminação média mínima (5, 10, 15, 20 e 30lux), vão médio (35 à 40m) e altura de montagem (7 à 12m). Com todos esses dados pode-se efetuar simulações com softwares específicos, como o DiaLux, e chegar nas potências adequadas das lâmpadas, bem como nos valores mais precisos de altura e espaçamento. Como a CELPE utiliza valores padronizados para as lâmpadas, e considerando a utilização de lâmpadas LED, pois estas apresentam um tempo de vida útil superior a 50.000h, pode-se utilizar o Quadro 5 [7] como referência para encontrar a lâmpada equivalente. Vale ressaltar que esse quadro apresenta uma aproximação simplificada e, para valores mais precisos, deve-se recorrer a simulações detalhadas e cálculos específicos, algo que não é o objetivo deste trabalho.
Quadro 5: Equivalência entre lâmpada LED e lâmpadas convencionais.
|
Lâmpada convencional (Vapor de sódio) |
Lâmpada LED Equivalente |
|
150W |
80W |
|
250W |
130W |
|
400W |
150W |
Fonte: CONEXLED (2015).
Estima-se que o consumo mensal (30 dias) de uma lâmpada LED seja:
- Com uma potência de 150W, operando durante 12h/dia, seja igual a: Consumo = 30 dias x 12 horas/dia x 150W = 54,0kWh;
- Com uma potência de 130W, operando durante 12h/dia, seja igual a: Consumo = 30 dias x 12 horas/dia x 130W = 46,8kWh;
- Com uma potência de 80W, operando durante 12h/dia, seja igual a: Consumo = 30 dias x 12 horas/dia x 80W = 28, 8kWh;
Neste caso, o sistema híbrido deverá ser capaz de suprir esses consumos mensais. Com intuito de simular, de forma básica, um sistema híbrido e autônomo será adotada uma luminária LED de 130W (equivalente a uma de 250W convencional), cujo consumo mensal é de 46,8kWh (Elâmpada). No entanto, poderia ter sido escolhida qualquer uma das opções para fins de simulação.
Por fim, com a escolha da luminária, Figura 2 [8], tem-se a potência que será utilizada no dimensionamento dos demais componentes da arquitetura em questão, conforme detalhado a seguir.
Figura 2: Luminária LED 130W/24V- Modelo LED-45-130-24VDC da NEPTUN LIGHT.
Fonte: NEPTUN (2014).
2.2 Sistema eólico (Aerogerador)
Para se especificar um aerogerador deve-se saber as condições do vento do local em que o equipamento será instalado. A partir disso a potência gerada por uma turbina é calculada através dos seguintes parâmetros: massa específica do ar, área de intercepção do rotor, velocidade do vento e eficiência do conjunto gerador/transmissão [9].
P = (1)
Onde:
P = Potência em Watts;
ρ = Densidade do ar em kg/m³;
Ar = Área de varredura do rotor em m² ( p.d²/4 - d=diâmetro do rotor);
V = velocidade do vento em m/s;
Cp= coeficiente aerodinâmico de potência do motor (Máx. 0,45. Teórico 0,593); e
η = eficiência do conjunto gerador/transmissões mecânicas e elétricas (0,93-0,98).
Considerando a finalidade do aerogerador que deve ser utilizado e adotando algumas premissas é possível calcular a potência do aerogerador eólico. Sendo assim, as seguintes premissas serão adotadas:
- ρ = 1,125kg/m³ (a densidade do ar é determinada pela sua temperatura e pressão, e estas variáveis dependem da altitude em relação ao nível do mar, e este valor fica entre 1 e 1,25kg/m³, devido a isso será adotado o valor intermediário) [10];
- Ar = 1,13m² (aerogerador com, aproximadamente, 1,2m de diâmetro – tamanho razoável para este tipo de aplicação);
- V = variável (ver Figura 5);
- Cp = 0,45;
- η = 0,93.
No Brasil a velocidade média do vento é menor que 6m/s. Neste caso, deve-se escolher uma turbina que opere nessa faixa de velocidade de vento. Para este estudo será adotada a turbina Air Breeze mostrada na Figura 3 [11], pois ela é capaz de gerar 38kWh por mês com uma velocidade média de vento de 5,4m/s, ou seja, um valor muito próximo da velocidade média do vento no Brasil.
Figura 3: Aerogerador Air Breeze.
Fonte: PRIMUS (2013).
Para uma simulação de valores de potência que podem ser geradas a partir do aerogerador escolhido é necessário definir uma região para obtenção dos dados climáticos. Nesse sentido, foi escolhida a área representada na Figura 4 [12] (área ocupada hoje pela Refinaria do Nordeste - RNEST, Petroquímica SUAPE e outros empreendimentos). No entanto, poderia ter sido escolhida qualquer região do mapa, optou-se por essa região porque existem sistemas similares instalados nessa região indicada, ou seja, um exemplo prático da aplicabilidade dos sistemas híbridos e autônomos [13].
Figura 4: Área escolhida para obtenção de dados climáticos (ponto central aproximadamente 8°22'38.5"S 35°01'14.2"W,).
Fonte: GOOGLE MAPS (2016).
Para a obtenção dos dados climáticos foi utilizada a ferramenta on-line SWERA [14]. A partir deste sistema foi construído a Figura 5 e foi obtida a velocidade média anual dos ventos nesta região, cujo o valor foi de 4,78m/s.

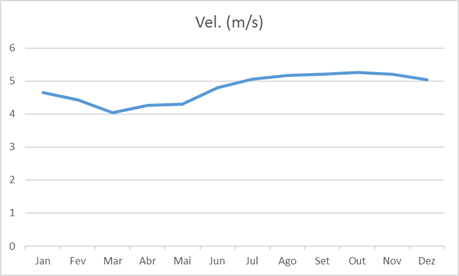

Figura 5: Velocidade média mensal para a região da Figura 4.
Fonte: Os autores.
De posse dos dados necessários é possível calcular a potência média estimada que pode ser gerada pelo equipamento:
P =
.
Neste caso, a energia mensal estimada do aerogerador é de:
Ou seja, considerando o aerogerador escolhido, o sistema fotovoltaico deverá ser capaz de fornecer:
Epainel = Elâmpada – Eaerogerador = 46,8 – 20,92 = 25,88kWh
Até o momento já foi definida a
luminária a ser utilizada como referência e determinado seu consumo estimado de
energia elétrica (Elâmpada = 46,8 kWh). Também já foi determinada a
energia mensal estimada a ser gerada pelo aerogerador escolhido (e por fim, estimado o valor necessário
de energia a ser gerada pelos painéis fotovoltaicos (Epainel =
25,88kWh). A seguir será detalhado como se calcula o número de painéis solares
necessários para suprir a energia a ser gerada.
2.3 Energia solar (Painel Fotovoltaico)
No dimensionamento de um sistema fotovoltaico faz-se necessário a obtenção da radiação solar na localidade onde será instalado o sistema. Para fins de simulação são utilizados os dados da região da Figura 4, obtidos através da ferramenta SWERA [14]. Estes dados estão representados na Figura 6.

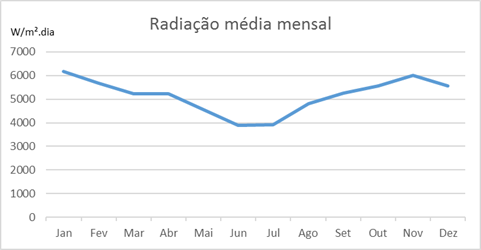

Figura 6: Radiação média mensal para a região delimitada na Figura 4.
Fonte: Os autores.
Assim como foi feito para o cálculo da potência média gerada pelo aerogerador será utilizada a radiação média anual, que é 5158W/(m².dia). Além dos dados de entrada faz-se necessário escolher um painel fotovoltaico para realizar uma simulação do sistema proposto. Neste caso, o painel escolhido para tal finalidade foi o KD135SX-UPU do fabricante KYOCERA [15]. No entanto, poderia ter sido escolhido qualquer outro painel para fins de simulação. Em um estudo aprofundado para a escolha desse equipamento deve-se ponderar as características técnicas e os critérios econômicos para se chegar ao tipo mais adequado para o local de instalação pretendido.
O Quadro 6 apresenta as características desse equipamento:
Quadro 6: Especificação do painel KYOCERA KD135SX-UPU.
|
Especificação do painel fotovoltaico KD135SX-UPU e Fator de correção estimado para esse modelo |
|
|
Potência |
135Wp |
|
Tensão na máxima potência (Vmp) |
17,7V |
|
Corrente na máxima potência (Imp) |
7,63A |
|
Fator de correção do painel fotovoltaico (FC) |
0,834 |
Fonte: Quadro adaptado de [15] [16].
Considerando que a energia mensal mínima que o painel deverá gerar é Epainel = 25,88kW, tem-se [17]:
(2)
Capacidade
de geração do painel por dia
Sendo o sol pleno
[17]:
=
=
(3)
Assim, tem-se:
Neste caso, o número de painéis (N) necessários será [17]:
(4)
Sendo 1<N<2, serão necessários 2 painéis do modelo referenciado para o sistema fotovoltaico simulado.
2.4 Armazenamento de energia (Baterias)
Além dos sistemas já apresentados, um sistema híbrido e autônomo é composto de um sistema de armazenamento de energia que, neste caso, são as baterias. Estas baterias dão uma confiabilidade nos momentos em que não há vento e nem energia solar.
As baterias possuem uma vida útil que dependem, principalmente, do regime de carga e descarga, além destes fatores, outros parâmetros, como temperatura e idade influenciam diretamente na capacidade e na vida útil do equipamento, o que afeta diretamente o custo de operação e manutenção dos sistemas híbridos e autônomos, pois dos equipamentos envolvidos em tal sistema, a bateria é que possui a menor vida útil. Sendo assim, a bateria pode ser classificada como equipamento mais frágil de um sistema eólico-fotovoltaico autônomo, porque se não for utilizada de forma certa, pode ter sua vida útil drasticamente reduzida. [17].
Considerando a facilidade de compra no mercado nacional e o custo reduzido, recomenda-se que as baterias de chumbo-ácido seladas sejam utilizadas neste sistema híbridos-autônomo.
Na escolha do tipo de bateria um dos fatores que, também, deve ser considerado é a profundidade de descarga, que é o valor em porcentagem de energia extraída de uma bateria plenamente carregada em um processo de descarga. Quando esta é máxima diz-se que é a capacidade máxima de corrente que pode ser extraída de uma bateria sem provocar danos [18].
Para a simulação em questão será considerado que o banco de baterias será composto por duas baterias associadas em série para fornecer uma alimentação em 24Vcc (tensão contínua), que é a mesma tensão definida para a luminária escolhida. Nesse sentido, a capacidade nominal de cada bateria será calculada pela seguinte fórmula adaptada [19]:
(5)
[Reescrita]
(6)
:
Capacidade nominal de cada bateria (Ah);
:
Autonomia do sistema de baterias (h);
: Número
total de baterias do sistema;
: Tensão
nominal de cada bateria (V);
: Carga
principal média (kWh/dia);
estado
de carga mínima das baterias (%).
Com relação a autonomia, de acordo com a resolução normativa nº493 da Agência Nacional de Energia Elétrica (ANEEL), é de, no mínimo, 48 horas para unidades consumidoras atendidas por meio de MIGDI – microssistema isolado de geração e distribuição de energia elétrica ou SIGFI – sistema individual de geração de energia elétrica com fonte intermitente [20]. Nesse sentido, para fins de simulação, será adotada uma autonomia de 48h.
No que diz respeito ao estado de carga mínimo, os fabricantes recomendam não baixar de uns 30% a 40% da capacidade máxima, para que não haja uma descarga excessiva que venha danificar a bateria [18]. Nesse sentido, para fins de simulação será utilizado o valor de 30%. Assim, tem-se:
Considerando um fator de envelhecimento de 1,25 e um fator de correção de temperatura de 0,956 (temperatura inicial de 30º C), tem-se [21]:
Capacidade calculada = 185,71 x 1,25 x 0,956 = 221,92Ah.
Considerando que a capacidade calculada considera uma total ausência de sol e de vento por dois dias, ou seja, qualquer incidência solar ou de vento contribuirá para a carga da bateria. Sendo assim, pode-se considerar que uma bateria de 220Ah atende ao projeto. Neste caso, duas de 220Ah em série de 12Vcc ou uma de 220Ah com tensão de 24Vcc.
2.5 Controlador de carga
Os controladores de carga, também conhecidos como reguladores de carga, gerenciador de carga ou regulador de tensão, são dispositivos eletrônicos que apresentam como função básica o controle dos níveis de carga e descarga das baterias. Esse controlador tem a função de desconectar a geração quando a bateria atingir um nível máximo pré-determinado de tensão, e desconectando a carga quando a bateria atingir um nível mínimo de tensão [2].
Em um sistema híbrido, o controlador de carga é um dos principais, se não o principal equipamento do sistema, pois ele é o responsável por gerenciar e controlar o processo de carga e descarga do sistema de baterias, otimizando assim a vida útil delas. Esse equipamento permite que o sistema de baterias seja carregado completamente evitando eventuais sobrecargas e, além disso, monitora a descarga do sistema de baterias para assegurar que não se atinja um nível inseguro [21].
Esse equipamento encarregado de gerenciar o fluxo energético dos geradores para as baterias, e destas para a carga, podem ser de dois tipos: série e paralelo. O do tipo série tem seu funcionamento baseado em interromper a corrente proveniente do aerogerador e dos painéis solares, com o qual cessa o carregamento das baterias. Neste equipamento o dispositivo de controle está em série com geradores e as baterias. Já o do tipo paralelo possui um dos dispositivos de controle em paralelo com os geradores, dissipando a energia dos mesmos quando as baterias atingem seu estado de carga máximo [2].
A maior parte dos controladores modernos utilizam-se de duas tecnologias modernas, uma chamada PWM[2] – Pulse With Modulation ou modulação por pulsos e a outra chamada de MPPT[3] – Maximum Power Point Tracking. Estas tecnologias são capazes de propiciar a segurança e o melhor aproveitamento das baterias, pois permitem uma fácil reposição da capacidade das baterias (70% a 80%). Porém, o restante (20% a 30%) requerem circuitos complexos [21].
O controlador de carga deve possuir a seguinte configuração:
- Entrada para os painéis fotovoltaicos e aerogerador;
- Entrada/Saída para as baterias e saída para a carga (lâmpada);

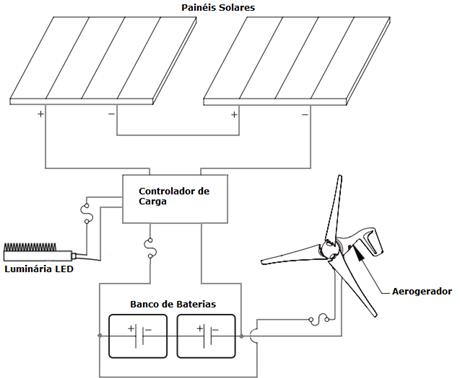

A Figura 7 mostra como são feitas as conexões entre os equipamentos/dispositivos.
Figura 7: Conexões do controlador de carga.
Fonte: Imagem adaptada de [11].
A Figura 7 detalha as interligações necessárias para o funcionamento adequado, de acordo com o fabricante do aerogerador. Percebe-se pela imagem que o equipamento é interligado diretamente ao sistema de baterias (recomendação expressa apresentada no manual do Air Breeze) [11]. Neste caso, no sistema simulado não há necessidade de um controlador com disponibilidade de interligações para o aerogerador. Assim, o controlador de carga será calculado da seguinte forma [21]:
- corrente na máxima potência para cada painel: 7,63A;
Corrente total = 2 x 7,63 = 15,26A
Na prática, utiliza-se um fator de 25% para a determinação do controlador a ser utilizado. Neste caso, a corrente final será de 19,075A. Sendo assim, deve-se escolher o controlador de carga que seja superior ao valor encontrado. Comercialmente o mais próximo é o de 20A. Para fins de conclusão do trabalho realizado, é possível adotar o modelo LZP-20-24 (ver Figura 8) da SunLab Power, que é um controlador com saída de alimentação controlada, para uso noturno, com corrente máxima de 20A e tensão de trabalho de 24Vcc [23].
Figura 8: Controlador de carga LZP-20A-24Vcc da SunLab Power.
Fonte: SunLab (2015).
3. Conclusões
Esse trabalho apresentou a arquitetura de um sistema híbrido e autônomo de iluminação pública em áreas isoladas ou em áreas que tenham particularidades que exijam soluções não convencionais. Essa arquitetura utiliza fontes renováveis de energia solar e eólica como fontes primárias, baterias como fontes secundárias e a fonte luminosa é a base de LEDs. Foram desenvolvidos cálculos simplificados para a determinação dos componentes necessários. Esse sistema apresenta-se como uma alternativa para iluminação de regiões isoladas e de difícil acesso, bem como para trechos de rodovias e trevos, bem como para outras aplicações.
Os cálculos e estudos apresentados neste trabalho foram feitos de forma simplificada e objetiva. Apesar disso, há uma boa proximidade entre os valores encontrados no trabalho em questão e os modelos que estão disponíveis para venda no mercado. No entanto, para a implantação de qualquer sistema de iluminação, seja híbrido ou não, deve-se fazer estudos detalhados para o caso concreto, tanto estudos técnicos específicos, como luminotécnico, quanto de viabilidade financeira.
