1 INTRODUÇÃO
A captura de sinais bioelétricos pode ser realizada de forma invasiva e não invasiva. Embora os métodos invasivos normalmente permitam a aquisição do sinal com menos interferências, é sempre preferível utilizar-se de métodos de aquisição não invasivos que proporcionem as mesmas conclusões/diagnósticos dos métodos invasivos [1, 2].
O período de gravidez é de vital importância no diagnóstico e prevenção de problemas do feto que podem surgir por adversidades. As mulheres nesta condição devem ser monitoradas regularmente a partir do segundo trimestre da gravidez, estágio em que os batimentos fetais começam a ser mais facilmente percebidos [3].
As mudanças na frequência cardíaca fetal estão associadas com o risco de complicações na gravidez que o feto está correndo, sendo um dos fatores que determina o momento em que o médico deve intervir. A importância da determinação dos batimentos fetais durante o trabalho de parto é justificada em função da possibilidade feto entrar em sofrimento por um déficit de oxigênio. Neste caso, é recomendado a ausculta dos batimentos fetais a cada meia hora para identificar e assim diminuir as chances de o feto ter complicações [4].
Em geral, hospitais públicos, dentre eles os hospitais universitários, carecem de profissionais de saúde para monitorar a demanda de algumas dezenas de mulheres grávidas em trabalho de parto [5]. Um sistema automatizado que possibilite a medição dos batimentos fetais oferece uma opção para auxiliar os profissionais de saúde nesse monitoramento.
Um método utilizado para avaliar a situação do feto é a cardiotocografia (CTG), que consiste em um exame que monitora a frequência dos batimentos fetais e as contrações uterinas durante um dado intervalo de tempo, em geral de 10 a 20 minutos.Existem quatro métodos para realizar medições CTG: a magnetocardiografia (MCG) e a fonocardiografia (PCG), utilizando o efeito Doppler através do ultrassom e o eletrocardiograma (ECG).
A magnetocardiografia tem sua limitação no tamanho e custo do equipamento [6]. A amplitude do sinal adquirido através da fonocardiografia é cerca de dez vezes menor do que a amplitude materna e não tem uma boa relação sinal-ruído [3,7]. A técnica que utiliza o efeito Doppler é mais confiável e largamente aceita para interpretar as mudanças na frequência das ondas sonoras refletidas pela pulsação nos vasos fetais, contudo, dependendo da posição do feto, aparecem muitas limitações na aquisição dos dados durante várias horas [8]. Além disto, não é indicado o uso por um tempo prolongado.
O sinal de Eletrocardiograma (ECG) é resultante do sinal elétrico da atividade muscular do miocárdio. A Figura 1 ilustra o traçado clássico do sinal de ECG, composto pela onda P, o complexo QRS e pela onda T. O fECG (Eletrocardiograma fetal) é captado por meio de eletrodos, situados normalmente no abdômen da paciente [9, 10]. O ECG possibilita o monitoramento do QRS fetal (fQRS). Infelizmente, os sinais ECG fetal adquiridos de forma não invasiva geralmente são corrompidos por muitas fontes de ruído interferentes, mais significativamente pelo eletrocardiograma materno (MECG), cuja amplitude é geralmente maior do que a do ECG fetal [11].
Monitorar o fECG permite obter informações importantes sobre a condição do feto durante a gravidez. Através de eletrodos dispostos sobre a barriga da mãe, é possível medir de maneira não invasiva, os sinais elétricos gerados pelo coração do feto. Contudo, neste método de aquisição, o sinal cardíaco fetal tem uma amplitude cerca de dez vezes menor do que o sinal materno e com mais artefatos, como a componente DC resultante da interface pele-eletrodo, o ruído dos eletrodos, entre outros[3].

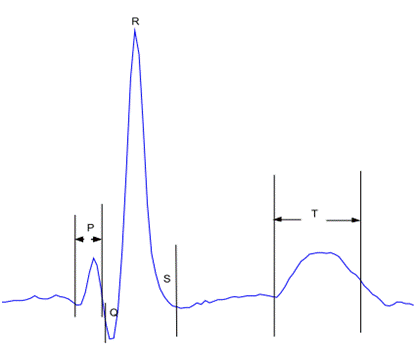

Figura 1: Traçado clássico do ECG.
Fonte: [12].
Diante dos fatos apresentados, esta pesquisa teve como objetivo o desenvolvimento de um sistema que realize a aquisição do sinal abdominal e a monitoração dos batimentos fetais.
2 MATERIAIS E MÉTODOS
O desenvolvimento do protótipo teve duas etapas. A primeira etapa consistiu no desenvolvimento de um circuito analógico para aquisição e tratamento analógico do sinal. A segunda etapa consistiu no processamento digital do sinal.
O protótipo desenvolvido possui três canais de ECG. Os eletrodos foram dispostos conforme a Figura 2, sendo posicionados sobre o abdômen e tórax da gestante através de eletrodos descartáveis, visando a aquisição dos sinais correspondentes aos dois hemisférios e ao tórax materno. Os eletrodos de GND foram fixados nas costas da voluntária.

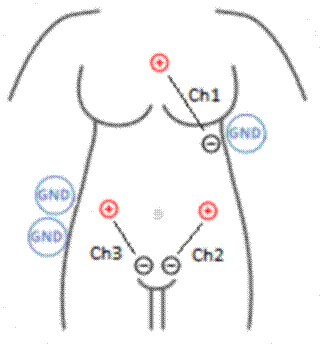

Figura 2:Disposição dos eletrodos.
Fonte: Acervo do autor.
A coleta foi realizada em quatro voluntárias do Hospital das Clínicas da UFPE, segundo o posicionamento dos eletrodos conforme a Figura 2. Foram realizadas 3 coletas por voluntária durante um período maior do que 10 segundos.
Para o estágio inicial de amplificação, foi utilizado o amplificador de instrumentação INA129. O amplificador de instrumentação é um arranjo de amplificadores operacionais e tem como principal finalidade à amplificação do sinal diferencial. O INA129 é muito aplicado na aquisição de biossinais a partir de eletrodos externos não-invasivos. Os amplificadores de instrumentação têm como benefício sua alta rejeição a sinais de modo comum em comparação com amplificadores de uso geral, se tornando ideais para sinais com baixa relação sinal-ruído, como o ECG abdominal. A Figura 3 mostra a topologia clássica do amplificador de instrumentação. A partir da mudança do valor do resistor Rg é possível modificar o ganho do sinal de saída. Neste trabalho, foi utilizado Rg=100Ω (ganho aproximado de 500X) [13].

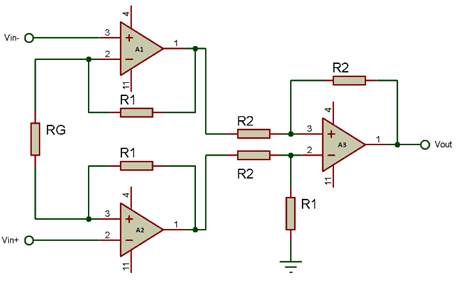

Figura 3: Topologia clássica do amplificador de instrumentação.
Fonte: Acervo do autor.
Após a amplificação inicial do sinal, é necessário retirar algumas frequências indesejadas do sinal para otimizar a conversão analógico-digital (AD). Um filtro é um circuito capaz de permitir a passagem de determinadas frequências e bloquear as demais, atuando como um tipo de seletor de frequência [14].
Para o trabalho apresentado, foi construído um filtro do tipo passa-banda resultante da concatenação de dois filtros, um passa-alta e outro passa-baixa. O filtro que permite apenas a passagem das altas frequências é passivo de primeira ordem e sua frequência de corte foi projetada para 1Hz, visando a eliminação do offset do sinal e centralização no eixo horizontal.
O principal objetivo deste circuito é eliminar o efeito causado na interface pele-eletrodo, e atenuar as componentes resultantes da movimentação do paciente, inclusive da respiração. Optou-se por projetar um filtro passa-baixa passivo seguido de um amplificador com realimentação negativa para compensar a atenuação do sinal devido aos dois filtros passivos em cascata. A frequência de corte do filtro passa-baixa (PB) foi projetada para aproximadamente 450Hz por conta do espectro de frequências que compõe o sinal de ECG [3]. O valor da frequência de corte foi escolhido pelo fato da frequência de amostragem ser de 1000Hz e pelo teorema da amostragem de Nyquist–Shannon[15]. Após a filtragem, o sinal foi amplificado pelo fato dele ter sido atenuado pelos filtros passivos. A Figura 4 ilustra os filtros projetados e o amplificador não-inversor.
Após a filtragem do sinal, foi projetado um somador não inversor utilizando um amplificador operacional. Este circuito teve como objetivo adicionar um offset de 2,5V no sinal para condensá-lo entre +1V e 4V.

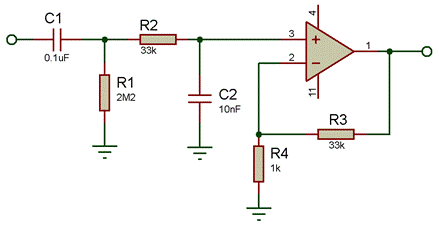

Figura 4: Filtros projetados.
Fonte: Acervo do autor.
A conversão AD foi realizada com o auxílio da placa USB6009 da NationalInstruments. Este sistema oferece funções básicas de aquisição de dados para uma aplicação simples, além de ser considerado um produto de baixo custo pelo fabricante [16].A placa se comunica com o computador por USB, através do software Signal Express (versão 15.0.0). A resolução da entrada analógica é de 14 bits no modo diferencial, contudo o sinal de entrada podendo estar no intervalo de -10V a 10V, com acurácia de 7.73 mV [17]. O diagrama de blocos da Figura 5 mostra o fluxo do sistema.

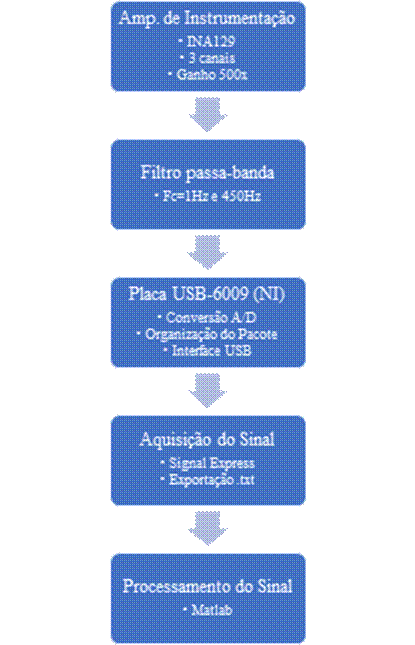

Figura 5:Diagrama de blocos do sistema
Fonte: Acervo do autor.
Os dados gravados no software Signal Express da National Instruments foram exportados para serem processados no software Matlab® (versão R2015a). Assim, foi realizada a leitura dos dados contendo os pontos referentes ao canal trabalhado e ao tempo decorrido. As operações de processamento digital dependem diretamente de algumas propriedades dos sinais, onde foram definidos alguns parâmetros, tais como a frequência de amostragem e o comprimento do sinal. Em seguida, foram aplicadas técnicas de processamento com a finalidade de eliminar o batimento cardíaco materno e calcular a frequência cardíaca fetal. O fluxograma completo do processamento de sinais pode ser visto na Figura 6. É válido salientar que este protótipo visou a aquisição do sinal e a elaboração do seu processamento para futuramente embarcar em apenas um dispositivo portátil.

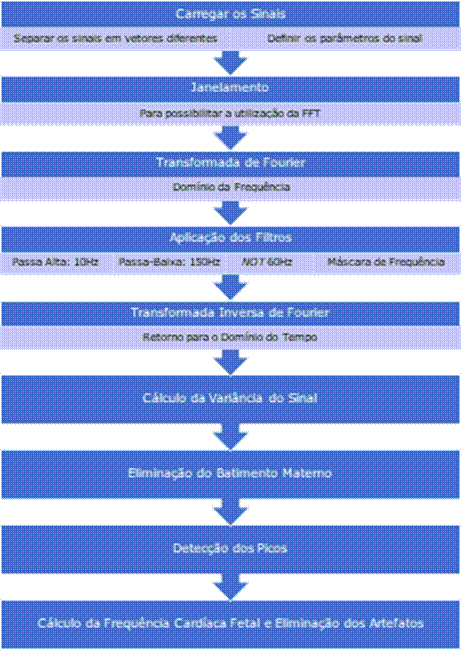

Figura 6:Etapas do processamento dos sinais
Fonte: Acervo do autor.
A aplicação da transformada de Fourier de tempo curto está intrinsecamente ligada ao teorema da amostragem. Para a implementação da transformada de Fourier, o sinal precisou ser dividido em janelas com o número de pontos igual à frequência de amostragem (Fs), para que a função no software Matlab® possa calcular a transformada de zero à Fs/2[15].
Logo após o janelamento, foi aplicada a transformada rápida de Fourier (FFT, Fast Fourier Transform) nas janelas. Foi criada uma máscara de frequências para retirar apenas as componentes de frequência indesejadas do sinal. Desta maneira, a matriz da máscara de frequências criada eliminou as seguintes componentes:
• 0Hz – 10Hz (Filtro Passa-Alta): esta faixa de frequência corresponde à componente DC do sinal, às pequenas flutuações resultantes da respiração e à onda T do ECG Materno;
• 59Hz – 61Hz (Filtro NOT): correspondente ao ruído de 60Hz resultante da rede elétrica brasileira;
• 150Hz – 500Hz (Filtro Passa-Baixa): para retirar as altas frequências e os harmônicos de 180Hz, 240Hz e 300Hz. Estes harmônicos são resultado da frequência da rede elétrica e da iluminação (60Hz) [18].
Após a realização desta operação, as frequências indesejadas foram eliminadas e a transformada inversa de Fourier foi aplicada ao sinal.
Para a identificação do batimento materno, foi utilizada a ferramenta estatística chamada variância. Como o batimento materno apresenta uma amplitude maior do que o batimento fetal, a variância calculada entre os dois sinais, necessariamente, apresentará um pico durante o complexo QRS materno (Figura 1). Após encontrados os picos referentes aos batimentos cardíacos maternos, foi definida uma linha de base na região, visando sua eliminação.
Para o algoritmo de detecção de picos, primeiramente, são separadas as regiões do gráfico que contém amplitudes correspondentes a 60% do valor máximo do vetor. Após isto, o algoritmo entra em um comando de repetição que detectará os picos locais dentre os valores que foram separados. Feito isto, o programa guarda em uma matriz os valores dos picos locais e sua posição no tempo.
Após a detecção dos picos correspondentes aos batimentos fetais, é feito o cálculo da frequência cardíaca fetal média (fcfm) e do desvio padrão (σ). Desta forma, foi realizado a eliminação dos sinais de ECG com os batimentos abaixo (<fcfm-σ) ou acima (>fcfm+σ) dos limites definidos.
3 RESULTADOS E DISCUSSÃO
A coleta de dados foi realizada segundo o projeto aprovado no comitê de Ética da Universidade Federal de Pernambuco, projeto da plataforma Brasil com número CAAE 61990316.4.0000.5208. Foram feitas coletas em 4 pacientes. A Figura 7 ilustra o período de 3 segundos de uma das amostras coletadas.

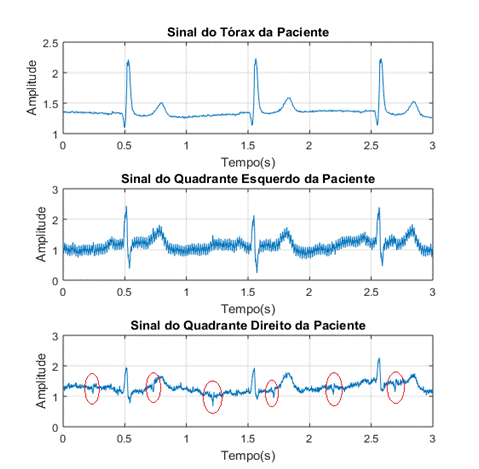

Figura 7: Sinal adquirido sem processamento. Os círculos vermelhos indicam o batimento fetal.
Fonte: Acervo do autor.
A análise do
espectro de frequência do sinal adquirido pode ser vista na Figura 8. Nesta
análise pode-se observar que o ruído de 60Hz e seus harmônicos estão presentes
no sinal e com uma amplitude consideravelmente alta, principalmente o terceiro
harmônico, situado em 180Hz. A máscara utilizada no processo de filtragem foi
capaz de retirar do sinal a tensão de offset e as pequenas ondulações,
além das frequências com mais de 150Hz e também os harmônicos de 60Hz. A Figura
9 ilustra a máscara de filtragem utilizada e a Figura 10 mostra o sinal antes e
após a aplicação da mesma.

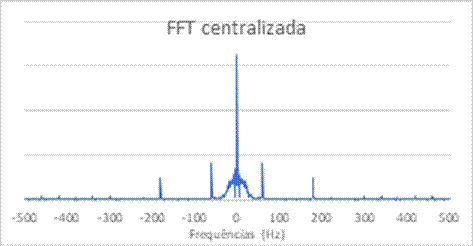

Figura 8: Espectro de frequência do sinal.
Fonte: Acervo do autor.

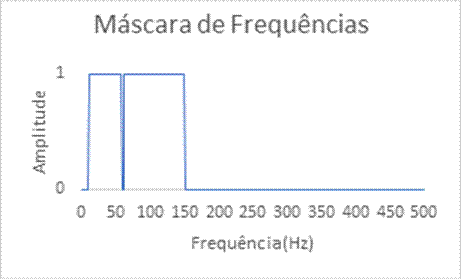

Figura 9: Máscara de frequências utilizada na etapa de filtragem.
Fonte: Acervo do autor.

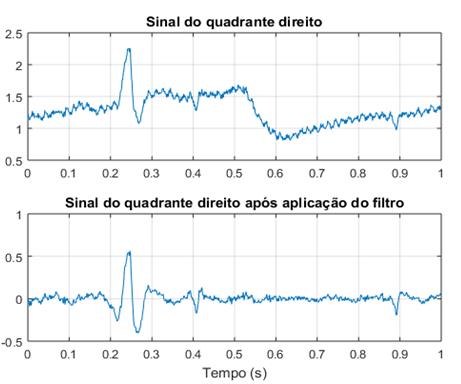

Figura 10: Sinal no domínio do tempo, antes e depois da realização da filtragem do sinal.
Fonte: Acervo do autor.
A Figura 11 exibe o sinal normalizado após a filtragem e o cálculo da variância do sinal. Neste sinal pode-se identificar que o pico da variância está correlacionado com o complexo QRS do batimento materno. Os batimentos fetais apresentam uma variância pequena em relação à do complexo QRS.

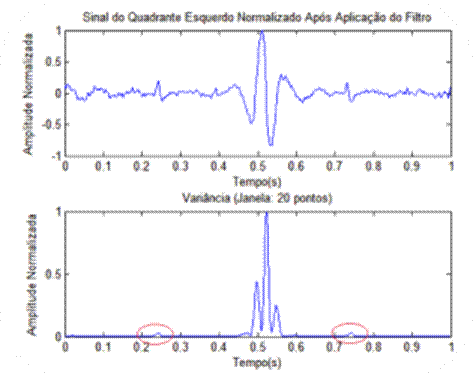

Figura 11: Sinal após a filtragem (a) e o cálculo da variância deste sinal (b).
Fonte: Acervo do autor.
Como exemplo, para a aplicação dos filtros, utilizou-se um sinal com 17 segundos de gravação. As frequências calculadas a partir do algoritmo são apresentadas na Figura 12, na qual pode-se identificar que algumas frequências são artefatos. Desta maneira, o cálculo do desvio padrão se faz necessário para identificar esses valores e retira-los do registro, deixando apenas os valores que compõem as frequências do batimento cardíaco do feto. Assim, adotou-se como ponto de corte os valores maiores do que a média somada ao desvio padrão e menores do que a média subtraída o desvio padrão, para que sejam eliminados do sinal original.

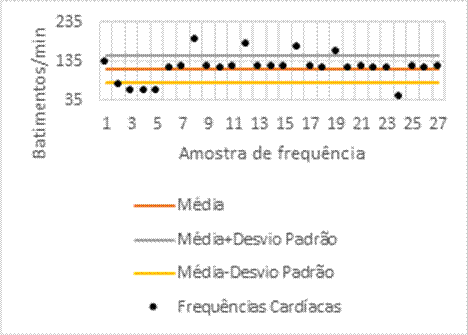

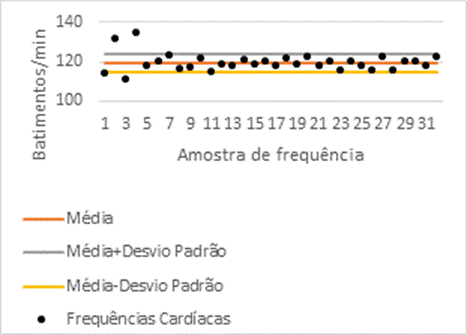

Figura 12: Frequências dos batimentos fetais calculadas.
Fonte: Acervo do autor.
Os dados calculados a partir da amostra foram iguais a:
• Desvio padrão das frequências: ±34, 4187 bpm;
• Média das frequências: 119, 0476 bpm;
• Limite superior = Média + Desvio Padrão = 153, 4663 bpm;
• Limite inferior = Média – Desvio Padrão = 84, 6289 bpm [19].
Os valores fora da faixa aceitável são considerados artefatos de frequência, causados por detecção de pontos falsos ou pela exclusão de alguns pontos tendo em vista que os batimentos fetais e maternos podem coincidir e que neste caso ambos serão eliminados.
Neste exemplo, após a aplicação do algoritmo que elimina os pontos fora destes limites, ficaram 18 valores de frequências dentre as calculadas inicialmente. Em seguida foram calculados os valores da nova média e do desvio padrão:
• Desvio padrão das frequências: ±3,28 bpm;
• Média das frequências: 119,52 bpm.
Estes novos valores podem confirmar que os artefatos foram eliminados, pois o desvio padrão mostra que os valores das frequências variam pouco em relação à média. Os valores após a eliminação dos artefatos estão na Figura 13.

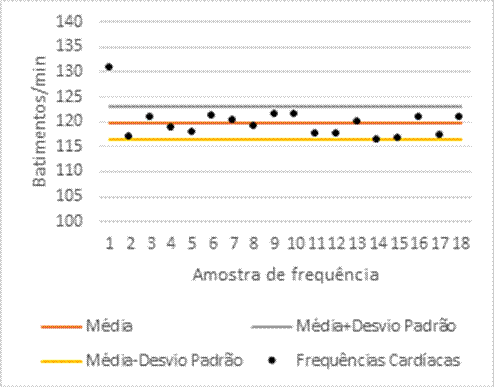

Figura 13: Frequências (bpm) após a eliminação dos artefatos.
Fonte: Acervo do autor.
Com o objetivo de confirmar os dados, foi realizado a localização dos picos dos batimentos fetais por um médico especialista. Desta maneira, este segundo método foi considerado o padrão ouro em relação à detecção dos batimentos do feto [20, 21]. Para calcular manualmente a frequência, foi utilizada a ferramenta de gráfico data cursor do Matlab. Deste modo, com os comandos de zoom e o data cursor, foram determinados manualmente os instantes em que o pico do batimento fetal acontecia. Os valores das frequências foram calculados posteriormente e estão expostos na Figura 14. O valor médio inicial das frequências foi de 118,57 bpm com um desvio padrão de ±4,51 bpm. O mesmo processo indicado para retirada automática dos pontos fora dos limites, superior e inferior, foi realizado com estes dados. O resultado demonstrou que o desvio padrão foi reduzido para ±2,39bpm e manteve-se a média em 118,57bpm.
Figura 14: Valores das frequências (bpm) obtidas manualmente com o auxílio do Matlab.
Fonte: Acervo do autor.
O quadro 1 relaciona os dois métodos aplicados neste trabalho para as quatro voluntárias. Comparando os resultados encontrados, a diferença entre os valores de frequência média dos batimentos fetais em relação ao padrão ouro foi de 0,94bpm, que representa um erro de 0,7%.
Quadro 1: Comparação entre o método manual e o automático para as quatro amostras.
|
|
Método Manual com auxilio no cálculo das frequências |
Algoritmo Desenvolvido neste trabalho |
||
|
Voluntária |
Valor Médio (bpm) |
Desvio Padrão (bpm) |
Valor Médio (bpm) |
Desvio Padrão (bpm) |
|
1 |
118,58 |
±2,39 |
119,52 |
±3,28 |
|
2 |
125,39 |
±1,88 |
126,58 |
±6,31 |
|
3 |
157,08 |
±2,48 |
155,04 |
±1,09 |
|
4 |
138,96 |
±3,09 |
137,64 |
±4,87 |
Fonte: Acervo do autor.
Após todos os testes de aquisição e análise do sinal dos resultados do protótipo, passou-se para a parte de desenvolvimento de um equipamento, onde já foi desenvolvida uma placa baseada no chip MKL05Z32VFM4. A Figura 15 mostra a visualização em 3 dimensões da placa fabricada.

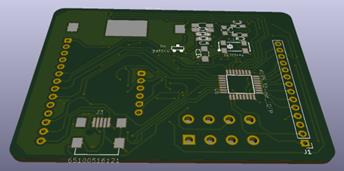

Figura 15: Visualização 3D da placa projetada.
Fonte: Acervo do autor.
4 CONCLUSÃO
Como principal contribuição deste trabalho, tem-se o desenvolvimento de um algoritmo para detecção dos batimentos para implementação de um produto portátil e o desenvolvimento de um sistema de aquisição analógica para o sinal do batimento fetal.
Em geral, os centros obstétricos contam com poucos médicos para a monitoração de algumas dezenas de mulheres grávidas em trabalho de parto, sendo inviável a verificação dos batimentos fetais de todos os indivíduos segundo o protocolo indicado, que é a cada meia hora. Além disto, é estabelecida uma ordem de prioridade, pois as pacientes que estiverem com maior dilatação são priorizadas por estarem mais perto da hora do parto, dificultando mais ainda a verificação dos batimentos fetais de todas as pacientes, devido à falta de equipamentos.
Como resultado, foi realizada a comparação da frequência obtida com o método desenvolvido com a frequência calculada através da contagem manual de cada voluntária, utilizando as ferramentas de gráfico do Matlab, apresentado uma diferença entre os dois resultados menor do que 5%.
Um trabalho futuro possível seria a implementação do algoritmo em um sistema embarcado já com o algoritmo de processamento implementado. Um FPGA seria ideal, pois pode executar o processamento em paralelo, possibilitando a aquisição e o processamento simultâneos.
